Les circuits intégrés (CI) de commande de puissance isolée de ROHM

Publication: Septembre 2016

Partagez sur

Continuer sans photocoupleur ou enroulement auxiliaire contribue à une miniaturisation et une fiabilité accrues et à des économies d’énergie plus importantes...


ROHM a récemment annoncé la disponibilité de CI de commande convertisseur DC/DC isolé de type Flyback pour l’alimentation auxiliaire dans les équipements industriels haute puissance tels que les onduleurs solaires/FA et les systèmes de stockage de l’énergie. Après le BD7F100, la société élargit aujourd’hui sa gamme avec le nouveau BD7F200, qui couvre toutes les applications nécessitant une puissance entre 1 W et 10 W et comprend deux options différentes de conditionnement. De plus, ROHM lance un kit d’évaluation BD7F100 qui facilite la conception des applications isolées de type Flyback.

L’isolation est presque toujours intégrée à l’équipement électronique pour assurer une protection contre les chocs et les éventuels dommages. Aussi, une vaste palette d’applications, telles que les mesureurs de puissance, contrôleurs à logique programmable (PLCV) industriels, bus de terrain industriels, automatisation industrielle, transistors bipolaires à grille isolée (IGBT) et drivers de grille MOSFET SiC, nécessite des convertisseurs DC/DC isolés. Ces dispositifs fournissent une isolation galvanique, améliorent la sécurité et optimisent l’immunité aux bruits des systèmes. Avec ceux-ci, il est possible de générer des rails de tension de sortie multiples et des rails de double polarité (positive et négative). Les applications industrielles haute tension et haute puissance (y compris les systèmes de stockage de l’énergie et les onduleurs solaires qui sont de plus en plus adoptés) ne font pas exception, et exigent une fiabilité plus stricte en raison des températures plus rigoureuses et de la nécessité d’un fonctionnement continu longue durée.

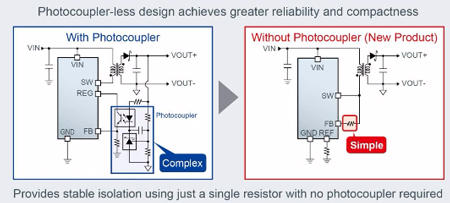

Les solutions conventionnelles utilisent un optocoupleur et d’autres composants de commande de puissance isolée de type Flyback pour la boucle de réaction. Cependant, cela génère des difficultés qui sont associées à la fiabilité et à la consommation actuelle (y compris l’échelle du circuit et le cycle de vie du produit). La série BD7F, grâce à son architecture sans optocoupleur, permet aux concepteurs de simplifier le développement du transformateur et de réduire les coûts.

Celle-ci permet de réduire de près de moitié le nombre de pièces externes en éliminant la nécessité d’un photocoupleur et d’un réseau de compensation de phase, offrant ainsi une miniaturisation et une fiabilité accrues et des économies d’énergie plus importantes. De plus, une méthode de commande adaptative en temps réel nouvellement développée est utilisée pour améliorer le temps de réponse à la charge (un inconvénient des CI d’alimentation isolée conventionnels), tout en limitant les variations de tension à moins de 200 mV pendant les transitoires de charge, ce qui contribue à une fiabilité encore plus grande. Différentes fonctions de protection viennent également compléter le tout.

Afin d’offrir une aide supplémentaire aux concepteurs lors de l’évaluation du dispositif, et par conséquent, lors de la phase de conception de l’application, ROHM lance également le nouveau kit d’évaluation BD7F100HFN-EVK- 001, mettant en œuvre le BD7F100HFN et présentant 6 configurations d’entrée et de sortie différentes.

Des échantillons, ainsi que cette carte d’évaluation, seront disponibles à la vente. Cette carte s’adapte aux tensions d’entrée 24 V et aux tensions de sortie 5 V avec une plage de courant de sortie qui se situe entre 13,8 mA et 800 mA pour une puissance de sortie maximale de 4 W.

Disponibilité

- Série de convertisseurs Flyback BD7F100 jusqu’à 5 W

- Disponibilité : dès à présent

- Série de convertisseurs Flyback BD7F200 jusqu’à 10 W

- Disponibilité : dès à présent (échantillons), octobre 2016 (quantités OEM)

- BD7F100HFN-EVK- 001 Entrée 24 V Sortie 5 V (max. 800 mA)

- Disponibilité : Automne 2016

Principales caractéristiques

1. Performance d’isolation haute fiabilité : La série BD7F des CI de commande de puissance isolée est optimisée pour les équipements industriels exigeant un fonctionnement continu longue durée dans des conditions extrêmes. L’utilisation de la technique de pointe BiCDMOS et la mise à profit d’une technologie analogique avancée exclusive permettent à ROHM de détecter la tension du côté secondaire et le courant du côté primaire. Cela permet d’éliminer la nécessité d’un optocoupleur ou d’un enroulement tertiaire de transformateur requis avec les configurations conventionnelles, ce qui réduit de moitié le nombre de pièces externes et contribue à une miniaturisation du produit fini et une fiabilité accrues et à des économies d’énergie plus importantes.

2. Amélioration des caractéristiques de la réponse à la charge par la commande adaptative en temps réel : La commande en temps réel, habituellement utilisée dans les CI de commande de puissance isolée conventionnels, a été adoptée pour minimiser les variations de tension de sortie causées par les changements instantanés au niveau du courant de charge. La nouvelle méthode de commande adaptative en temps réel de ROHM limite les variations de tension de sortie à 200 mV, soit 65 % de moins qu’avec des solutions conventionnelles (avec un courant de charge de 1 A et un temps de montée de 100 us). Ainsi, la réponse à la charge par rapport aux variations instantanées du courant de charge est améliorée, ce qui permet d'accroître considérablement la fiabilité.

3. La carte d’évaluation optionnelle facilite le contrôle de la performance : En plus des CI de commande, une carte d'évaluation (BD7F100HFN-EVK- 001) est offerte et intègre le BD7F100HFN-LB afin de faciliter l’évaluation du fonctionnement de l'alimentation isolée (entrée 24 V, sortie 5 V/800 mA). Par ailleurs, ROHM Semiconductor GmbH prépare 6 variantes certifiées CE de cette carte d'évaluation (BD7F100HFN-EVK- 30x) pour octobre 2016.

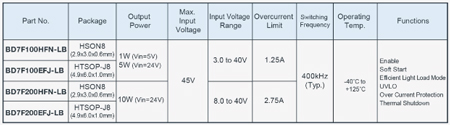

Gamme

http://www.rohm.com/
