Analog Devices, Inc. annonce ce jour une nouvelle percée dans le domaine des technologies de commutation en proposant une alternative recherchée de longue date aux relais électromécaniques initialement adoptés par les industriels voici plus d’un siècle. La nouvelle technologie de commutation MEMS RF annoncée par ADI permet de réaliser des équipements d’instrumentation à la fois plus rapides, plus compacts, davantage économes en énergie et plus fiables, en éliminant plusieurs freins aux performances généralement attribués aux relais et dont les origines remontent aux premières heures du télégraphe électrique. Avec le lancement de produits rendus possibles par cette nouvelle technologie, les équipementiers (OEM) peuvent améliorer de façon considérable la précision et la polyvalence des équipements de tests automatiques (ATE) et autres outils d’instrumentation en vue d’aider leurs clients à réduire le coût des tests, la consommation d’énergie et les délais de mise sur le marché. Les futurs produits de la série de commutateurs MEMS remplaceront les relais utilisés dans les secteurs de l’aéronautique et de la défense, la santé et les infrastructures de communications, permettant aux équipementiers de faire profiter leurs clients des économies correspondantes sur le plan des dimensions, de la consommation et des coûts.

Inaugurant une nouvelle série de produits, les commutateurs MEMS ADGM1304 et ADGM1004 sont 95 % plus compacts, 30 fois plus rapides, 10 fois plus fiables et 10 fois plus économes en énergie que les relais électromécaniques conventionnels.

Les commutateurs MEMS affichent des performances RF de 0 MHz (continu) à 14 GHz (large bande)

Contrairement à d’autres solutions de commutation telles que les relais statiques, les commutateurs MEMS ADGM1304 et ADGM1004 se distinguent par un niveau de précision accru et des performances RF supérieures de 0 Hz (continu) à 14 GHz (large bande). La solution de commutation MEMS d’ADI se compose de deux circuits intégrés afin de maximiser les performances opérationnelles : un commutateur actionné électro-statiquement dans un capuchon en silicium hermétique, et un circuit d’attaque basse tension et faible intensité. L’élément de commutation contient un contact métallique (metal-to-metal) haute fiabilité et highly conditioned, qui est actionné par une force électrostatique générée par le circuit d’attaque associé. Montée sur un boîtier commun (co-packaged), la solution ainsi obtenue assure une précision en courant continu maximale et des performances RF optimales tout en simplifiant l’utilisation du commutateur.

Une technologie de commutation révolutionnaire qui augmente la densité de voies et allonge la durée de vie des équipements de tests automatiques

Par rapport aux relais électromécaniques, les commutateurs haute fiabilité ADGM1304 et ADGM1004 multiplient par 10 la durée de vie en commutation à froid, ce qui augmente la longévité des équipements de tests automatiques et réduit les onéreuses périodes d’immobilisation provoquées par les pannes de relais. De plus, la très faible hauteur des boîtiers utilisés permet aux concepteurs de monter les commutateurs MEMS ADGM1304 et ADGM1004 en surface sur les deux faces de leurs cartes de tests ATE pour augmenter la densité des canaux à moindre coût sans accroître la surface occupée. Une pompe de charge intégrée évite de recourir à des circuits de commande externes, ce qui réduit encore les dimensions du système ATE, tandis qu’une configuration à multiplexeurs simplifie la structure de sortance (fan-out) par rapport aux relais à double contact inverseur DPDT (Double Pole-Double Throw).

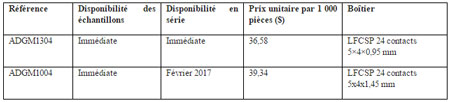

Prix et disponibilité

http://www.analog.com/
