Une nouvelle famille d’atténuateurs est née, grâce à un brevet, utilisant une technologie basée sur des circuits microstrips à resistances intégrées.

Cette nouvelle technologie apporte de nombreux avantages aux atténuateurs :

  larges bandes de fréquences : DC-6GHz

  petites dimensions

  larges gammes d’atténuation : jusqu’à 90 dB

  faibles coefficients de réflexion

  faibles pertes d’insertion

  bonnes caractéristiques RF

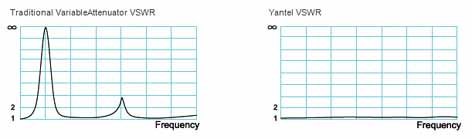

et surtout la suppression du pic de réflexion lors du changement de la valeur d’atténuation, ce qui rend le système stable.

Exemple : VAS064010S2

 Fréquence : DC – 6 GHz
 Atténuation : 40 dB par pas de 10 dB
 Pertes d’insertion : 0.7 dB à 6 GHz
 Puissance : 2 W
 TOS : 1.1 :1 @ 4 GHz 1.2 :1 @ 6 GHz
 Température : -40°C / +85°C

Applications :

 Systemes de mesures GPS
 WIMAX
 Station de base
 Répéteur
 RFID
 Radar
 Laboratoires de tests
