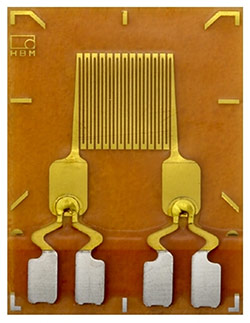

La configuration innovatrice de la nouvelle jauge d’extensométrie LC61-3/350 de HBM permet un gain de temps notable, lors de l’installation de jauges utilisées sur des plages de température extrêmes. Grâce aux grands plots de soudure robustes soulagés en traction sur la LC61-3/350, un contact direct des fils de liaison est maintenant possible sur la jauge. De plus, les surfaces de raccordement en technique 4 fils permettent d’éliminer d’éventuelles variations de résistance des raccordements de la jauge. L’adaptation de la réponse en température de la jauge est réalisée au choix pour de l’acier ou de l’aluminium dans une plage de température de -200°C à +250°C.

Sur les plages de température extrêmes (-269°C ... +250°C), on utilise principalement des jauges à trame métallique en alliage chrome-nickel. A l’heure actuelle, ces jauges ne sont disponibles qu’avec des pattes de raccordement, car l’établissement du contact des fils de raccordement requis en cas d’alliage chrome-nickel est très complexe. L’installation de jauges équipées de pattes de raccordement nécessite, en complément, l’utilisation de cosses relais. Comme cela n’est pas nécessaire quand on utilise une jauge LC61-3/350, le temps requis s’en trouve donc réduit.
