Analog Devices annonce le Power by Linear™ LTC4162

Publication: 29 août

Partagez sur

Chargeur / gestionnaire de batterie de compositions chimiques diverses, PowerPath, monolithique, synchrone, 3,2A, entrée 35V/sortie 35V, télémétrie via interface numérique I2C & caractéristique MPPT...


Analog Devices annonce le Power by Linear™ LTC4162, un chargeur de batterie, à haute intégration, de compositions chimiques multiples, monolithique, de forte tension, mode abaisseur synchrone, et un contrôleur PowerPathTM, comprenant les fonctions de télémétrie et de recherche du point de puissance maximum (MPPT). Le LTC4162 assure efficacement le transfert de la puissance provenant de différentes sources d’entrée, comme les prises murales, les fonds de panier et les panneaux solaires, pour charger une batterie d’accumulateurs, Li-ion/Polymère, LiFePO4 ou au plomb, et pour alimenter la charge du système jusqu’à 35V. Le composant offre les fonctions d’un système de surveillance et de gestion PowerPath avancées, avec le contrôle du bon état de la batterie. Alors qu’un microcontrôleur hôte est requis pour avoir accès à la plupart des caractéristiques avancées du LTC4162, l’emploi d’un port I2C est optionnel. Les caractéristiques principales de charge du produit peuvent être ajustées par des connexions de broches et des résistances de programmation. Le composant présente une régulation du courant de charge d’une précision de ±5% jusqu’à 3,2A, une régulation de la tension de charge à ±0,75% et fonctionne sur une plage de tension d’entrée de 4,5V à 35V. Les applications comprennent les instruments médicaux portables, les alimentations USB pour 1 à 5 appareils, les équipements militaires, les applications de sauvegarde par batterie, les produits industriels portables, les mini-ordinateurs et tablettes durcis.

Consultez la page produit du LTC4162, téléchargez la feuille de caractéristiques, commandez des échantillons et cartes d’évaluation à : www.analog.com/LTC4162

Le LTC4162 comprend un convertisseur analogique - numérique (CAN) de 16bits, qui gère constamment de nombreux paramètres à la demande, incluant la tension d’entrée, le courant d’entrée, la tension de batterie, le courant de la batterie, la tension de sortie, la température de la batterie, la température de la puce et la valeur de la résistance série de la batterie (BSR). Tous les paramètres du système peuvent être gérés via une interface 2 fils I2C, alors que les alertes programmables et masquables assurent que seule l’information ayant un intérêt provoque une interruption. L’algorithme de recherche du point de puissance maximum du composant globalement balaye une boucle de contrôle de sous-tension d’entrée et détermine un point de fonctionnement pour maximiser la puissance extraite des panneaux solaires et autres sources résistives. De plus, l’architecture PowerPath du LTC4162 découple la tension de sortie de celle de la batterie, autorisant ainsi un équipement portable à démarrer instantanément quand une alimentation est appliquée dans des conditions de tension de batterie très basse.

Les caractéristiques de charge du LTC4162, sur la carte, sont optimisées pour chaque type de composition chimique des batteries, incluant les batteries

Li-ion /Polymère, LiFePO4 et au plomb. La tension de charge et le courant de charge peuvent être, tous les deux, ajustés automatiquement en fonction de la température de la batterie pour se conformer aux directives JEITA ou aux paramètres personnalisés.

Le LTC4162 est encapsulé dans un boîtier QFN de 28 broches, 4mm x 5mm, à semelle métallique pour des performances thermiques excellentes. Les composants de classes E et I sont garantis pour fonctionner de -40°C à 125°C. Tous les composants sont disponibles en stock.

Résumé des caractéristiques : LTC4162

- Chargeur de batterie de différentes compositions chimiques (Li-ion /Polymère, LiFePO4 et plomb, avec fin de charge

- Large plage de tension d’entrée : 4,5V à 35V

- Fonctionnement synchrone, de haut rendement

- CAN 16bits pour la gestion de VBAT, IBAT, RBAT, TBAT, TDIE, VIN, IIN, VOUT

- Boucle de limitation du courant de charge en cas de sous-tension en entrée

- Recherche du point de puissance maximum (MPPT) pour entrées de panneau solaire

- La limite du courant d’entrée donne la priorité à la charge du système

- Contrôle PowerPathTM, à faibles pertes

- Démarrage instantané avec une batterie déchargée ou absente

- Charge contrôlée en température en continu pour batterie au plomb et norme JEITA

- Boîtier QFN de 28 broches, 4mm x 5mm, à performances thermiques renforcées

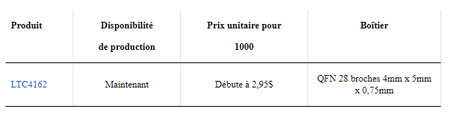

Prix et disponibilité

http://www.analog.com/
