Analog Devices annonce le Power by Linear™ LTC7862, un bloqueur à découpage de signaux transitoires, de rendement élevé, avec protection contre les surtensions et les surintensités pour les systèmes à haute disponibilité. Le LTC7862 commande un étage à MOSFET canal N de puissance. En fonctionnement normal, le LTC7862 transfère la tension d’entrée vers la sortie avec un minimum de pertes de conduction. En cas de surtension en entrée, le LTC7862 commence à découper comme un régulateur DC/DC de haut rendement, pour protéger les composants sensibles, en aval, en limitant le courant et la tension de sortie.

Le LTC7862 se base sur nos bloqueurs de transitoires linéaires, populaires, comme le LT4363, et offre une protection de commutation très efficace pour accroître les possibilités du courant de sortie et réduire les pertes de puissance pendant des transitoires et des dysfonctionnements. Des surtensions d’alimentation se produisent quand les courants dans la charge, se propageant le long des bus à inductance de forte valeur, varient brutalement. La situation est aggravée dans les applications de l’automobile par l’énergie stockée dans l’inductance de l’alternateur, causant une surtension de niveau élevé et de durée accrue, lors d’une rupture de charge. La possibilité de maintenir la puissance d’un bloqueur est limitée par les pertes de puissance dans le circuit de protection. Dans un bloqueur de signaux transitoires, linéaire, la puissance est déterminée par la taille du MOSFET, alors que dans un bloqueur à découpage de signaux transitoires l’énergie est déterminée par le rendement de conversion. En raison de ses pertes de puissance plus faibles, un circuit bloqueur à découpage de signaux transitoires peut fonctionner pendant des surtensions de plus longue durée en entrée, pour un courant de sortie plus élevé que pour une solution linéaire.

Le LTC7862 fonctionne sur une plage de tensions d’entrée de 4V à 140V, 150V max. absolu. Un condensateur de minuterie de gestion de panne, externe, configure la durée limite passée en mode surtension et maintient le bloqueur à découpage de signaux transitoires en dessous de la valeur maximale de température de sécurité de fonctionnement, quand la perte de puissance est à son plus haut niveau. La minuterie de gestion de panne réduit le prix et la taille du système en optimisant la sélection du composant, pour un fonctionnement en mode normal plutôt qu’en cas de surtension et de dysfonctionnement.

Dans les applications MIL-STD-1275, le LTC7862 protège les composants fonctionnant sur un bus d’alimentation de véhicule de 28V, où cette tension de bus peut atteindre une tension aussi élevée que 100V en 500ms. Le LTC7862 est également approprié aux applications d’alimentation de l’industrie, de l’avionique et de l’automobile, incluant les systèmes ISO 7637.

Le LTC7862 est disponible en boîtiers QFN de 20 broches, 4mm x 5mm et TSSOP. Trois classes de températures sont disponibles, avec un fonctionnement de

 40°C à 125°C pour les classes de températures industrielles et plus élevées, et une classe hautes températures pour l’automobile de -40°C à 150°C. Pour plus d’informations, visiter le site www.analog.com/LTC7862

Résumé des caractéristiques : LTC7862

 Le circuit de fixation du niveau de VOUT arrête les fortes surtensions en entrée

 En fonctionnement normal, mode de transfert avec un rapport cyclique de 100%

 Découpe lors de surtensions ou de surintensités, de dysfonctionnements et au démarrage

 Découpage de haut rendement permettant une protection contre les signaux transitoires de longue durée

 Large plage de la tension d’entrée VIN : 4V à 140V (150V max. abs.)

 Fixation du niveau de la tension de sortie réglable jusqu’à 60V

 Réglage de la protection contre les surintensités en sortie

 Mesure du courant par RSENSE ou inductance DCR

 En fonctionnement normal, l’inductance de puissance réduit les EMI d’entrée

 Réglage du démarrage progressif pour limiter les courants d’appel en entrée

 Compatible MIL-STD-1275 & ISO 7637

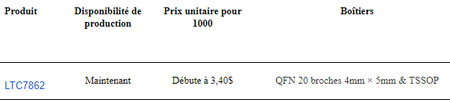

Prix & disponibilité

http://www.analog.com/
