Analog Devices annonce le Power by Linear™ LTM4686

Publication: Septembre 2018

Partagez sur

Régulateur µModule ultrafin, simple 20A, double 10A, avec gestion du système d’alimentation numérique...


Analog Devices annonce le Power by Linear™ LTM4686, un régulateur µModule®, abaisseur, très fin, sortie simple 20A ou double 10A, à interface PMBus, encapsulé dans un boîtier LGA, 16mm x 11,9mm x 1,82mm. L’épaisseur du boîtier, de 1,82mm, permet de positionner le LTM4686 sur la carte PC, très près de sa charge tel un FPGA ou ASIC, et de partager un radiateur couvrant les boîtiers ultrafins. Le boîtier très fin fait que le LTM4686 peut être monté au verso d’une carte PC, libérant de l’espace sur le dessus pour des composants du type mémoire et circuits intégrés d’émetteur-récepteur. Ceci rend le LTM4686 approprié aux applications de faible hauteur, montées en rack, comme les commutateurs et routeurs de télécommunications, les systèmes raid et les équipements de tests et de mesure. L’interface PMBus permet de mesurer et de modifier des paramètres de puissance comme la tension, le courant dans la charge et la température. Les utilisateurs peuvent également programmer le séquençage, les seuils de dysfonctionnement et les réponses via le PMBus, en stockant les valeurs et données du journal d’erreurs dans l’EEPROM embarquée.

Le LTM4686 fonctionne sur une alimentation d’entrée, de 4,5V à 17V, et le LTM4686-1 de 2,375V à 17V. Ces modules régulent une tension de sortie de 0,5V à 3,6V, avec une erreur de la tension continue de sortie de ±0,5% max. sur la plage de températures de ? 40°C à 125°C. Ils réalisent un rendement de 80%, de 12V en entrée à 1,0V en sortie, à pleine charge. Le LTM4686 peut générer 18A, de 5V en entrée à 1V en sortie, à la température ambiante de 85°C et un flux d’air de 400LFM. Le contrôle en mode courant permet une configuration en parallèle pour produire un courant de sortie plus élevé. Sa fréquence de découpage interne peut être fixée entre 250kHz et 1MHz et peut être synchronisée à une horloge externe, de 250kHz à 1MHz, pour les applications sensibles au bruit.

Le LTM4686, configurable, procure des caractéristiques de protections, incluant celles contre les surtensions, les sous-tensions, les surintensités et les dépassements de température. Si un dysfonctionnement se produit, la donnée est sauvegardée automatiquement dans l’EEPROM, et le journal d’erreurs peut être récupéré via une interface I2C, où il peut être analysé. Afin d’évaluer le fonctionnement du LTM4686, le GUI LTpowerPlay®, le convertisseur USB-vers -PMBus DC1613, l’adaptateur de programmation DC2086 et des kits de démonstration sont disponibles.

Résumé des caractéristiques : LTM4686

- Deux boucles analogiques, rapides, avec interface numérique pour le contrôle & la supervision

- Sortie simple 20A ou double 10A

- Large plage de tension d’entrée : 4,5V à 17V, 2,375V à 17V avec alimentation de polarisation auxiliaire de 5V LTM4686-1)

- Plage de tension de sortie : 0,5V à 3,6V

- Erreur sur la tension continue DC de sortie ±0.5% max., sur la plage de températures

- Contrôle en mode courant et fréquence fixe

- Mise en parallèle de plusieurs modules et partage du courant

- EEPROM embarquée

- Boîtier LGA, très fin, 16mm x 11,9mm x 1,82mm

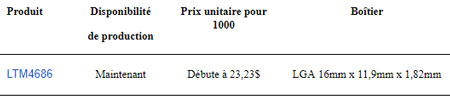

Prix et disponibilité

http://www.analog.com/
