ROHM a annoncé le développement de la série BA8290xYxxx-C de comparateurs de détection de masse offrant une tolérance révolutionnaire contre les interférences électromagnétiques (résistance au bruit), idéaux pour les applications de capteurs dans les systèmes automobiles comme les UCE et les groupes motopropulseurs.

Les nouveaux progrès dans l’informatisation et l’augmentation des appareils électriques à forte densité ont augmenté la quantité de bruit dans les véhicules électriques et les voitures équipées de systèmes avancés d’assistance au conducteur (ADAS). Toutefois, l’évaluation des performances de bruit des différentes cartes et systèmes et l’implémentation de mesures contre le bruit ne sont pas réalisables séparément pendant la phase de développement. Cette évaluation et la mise en œuvre de la mesure doivent être effectuées après l’assemblage de toute la voiture, ce qui fait du processus d’optimisation contre le bruit un processus très long et coûteux susceptible de nécessiter plusieurs itérations.

Pour y répondre, ROHM a développé en 2017 des amplificateurs opérationnels utilisant EMARMOUR™, une technologie propriétaire offrant une tolérance supérieure au bruit et aidant à réduire les ressources de conception nécessaires à la mise en œuvre de mesures contre le bruit. Ces appareils ont reçu un bon accueil des constructeurs automobiles. Pour mieux répondre aux besoins du marché, ROHM lance aujourd’hui les premiers comparateurs à ultra-haute tolérance au bruit qui utilisent la même technologie révolutionnaire.

Cette série a atteint une tolérance au bruit supérieure lorsqu’elle était utilisée comme comparateur pour déterminer la valeur seuil des signaux de sortie du capteur. Elle assure une fluctuation de tension de sortie dans l’ensemble de la bande de fréquence de bruit de ±1% lors des tests selon la norme ISO11452-2. Les comparateurs conventionnels ont généralement des fluctuations de tension de sortie allant jusqu’à ±20 % en raison du bruit, ce qui peut entraîner des dysfonctionnements (inversion haut/bas). Par contraste, la nouvelle série de ROHM n’est pas sensible au bruit, offre une plus grande fiabilité associée à une diminution des heures de travail du système en réduisant la quantité de temps requise pour l’évaluation du bruit et la mise en œuvre de mesures, qui nécessitent généralement l’utilisation de filtres externes.

ROHM proposera ces nouveaux comparateurs dans le cadre de la série EMARMOUR™. ROHM s’engage à permettre des conceptions encore plus simples et une plus grande fiabilité dans les systèmes automobiles en étendant cette technologie à haute tolérance au bruit à d’autres circuits intégrés d’alimentation électrique de ROHM.

Qu’est-ce qu’EMARMOUR™ ?

EMARMOUR™ est le nom de marque donné aux produits ROHM développés en mettant en œuvre des technologies propriétaires couvrant la disposition des puces, les process et la conception de circuit pour parvenir à une immunité de bruit ultra-haute limitant les fluctuations de tension de sortie à ±3 % dans toute la bande de fréquence de bruit lors des tests réalisés selon le standard ISO11452-2. Cette immunité au bruit sans précédent réduit les ressources et le temps de conception tout en améliorant la fiabilité en résolvant les problèmes liés au bruit dans le développement des systèmes électriques des véhicules.

Fonctions clés

1. Tolérance au bruit révolutionnaire réduisant les ressources et le temps de conception : Contrairement aux produits conventionnels dont la tension de sortie peut fluctuer jusqu’à ± 20 %, la série BA8290xYxx-C utilise une tolérance au bruit supérieure pour limiter la fluctuation de la tension de sortie à ±1 % près, évitant ainsi les dysfonctionnements. Cela permet de réduire les ressources et le temps de conception pour la caractérisation du bruit et la mise en œuvre de mesures qui jouent un rôle important dans la conception des systèmes automobiles tout en améliorant la fiabilité.

2. Diminution du nombre de composants de suppression de bruit : Une tolérance supérieure au bruit élimine le besoin de composants externes utilisés dans les mesures contre le bruit (filtres CR pour l’alimentation, l’entrée et les broches de sortie) utilisés avec les produits conventionnels. Par exemple, dans le cas d’un comparateur 4 ch, le nouveau produit de ROHM requiert 28 composants en moins que les solutions conventionnelles.

3. Répondre aux exigences automobiles internationales : La série BA8290xYxxx-C est conforme aux normes de fiabilité automobile AEC-Q100 et réduit à la fois la consommation de courant (0,6 mA vs 0,8 mA) et la tension d’offset (±5 mV vs ±7 mV) par rapport à des produits conventionnels. De plus, une large gamme est offerte dans une variété de boîtiers à montage en surface courants et de nombres de canaux avec une disposition standard des broches de comparateur, facilitant le remplacement des produits existants dans les applications sensibles au bruit.

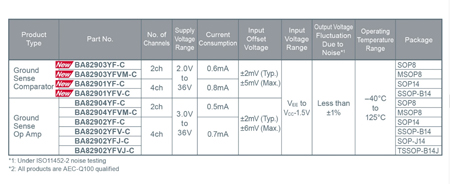

Série EMARMOUR™ présentant une immunité ultra-haute au bruit

Exemples d’application :

 Onduleurs EV/HEV

 UCE

 Transmissions automatiques

 Direction assistée électrique

 Lampes automobiles

 Interrupteurs de combinaison

 Chargeurs EV

 Navigation automobile

 Climatisation de véhicules et autres systèmes électriques intégrés sensibles au bruit

Disponibilité : maintenant

Terminologie

Tolérance EMI (interférences électromagnétiques) : La tolérance EMI est un paramètre indiquant le degré de tolérance au bruit ambiant. Le bruit généré dans l’environnement peut provoquer des dysfonctionnements dans les systèmes à faible tolérance EMI, d’où la nécessité de prendre des mesures de protection telles que l’incorporation de filtres (c’est-à-dire de résistances/condensateurs) ou de blindages (plaques métalliques). En revanche, une tolérance EMI élevée assure un fonctionnement stable sans se soucier des effets du bruit, ce qui constitue un avantage significatif en éliminant la capacité de charge pour les mesures contre le bruit.

Amplificateurs opérationnels / comparateurs

Les amplificateurs opérationnels sont souvent utilisés pour amplifier les signaux minuscules, tels que ceux sortis des capteurs, à un niveau de tension qui peut être reconnu par une MCU.

Les comparateurs sont couramment utilisés pour déterminer la valeur de seuil de signaux d’entrée. Ils sortent un signal haut/bas après avoir évalué le seuil du signal de sortie du capteur.
