ROHM a récemment annoncé la disponibilité des amplificateurs de haut-parleurs mono de classe AB à 2,8 W de puissance de sortie et agréés AEC-Q100, de la série BD783xxEFJ-M (BD78306EFJ-M, BD78310EFJ-M et BD78326EFJ-M) idéaux pour les tableaux de bord, utilisés dans les véhicules équipés de la conduite autonome et de l’ADAS.

Ces dernières années, les innovations technologiques dans le domaine de l’automobile, comme la conduite autonome et l’ADAS, nécessitent une plus grande variété de sons, comme le son d’avertissement en quittant la voie ou pour les obstacles environnants. En conséquence, même les systèmes de sortie audio dans le tableau de bord utilisent des amplificateurs de haut-parleurs pour générer du son avec une MCU, au lieu de relais qui produisent des sons de clignotant et de ronfleurs électroniques qui émettent des sons d’avertissement. Cependant, il était jusqu’à présent difficile d’associer une sortie de son sûre et stable à des volumes sonores importants.

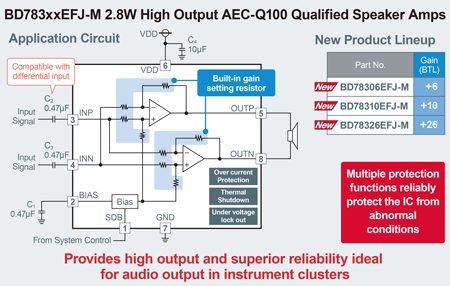

ROHM a développé la série BD783xxEFJ-M pour les tableaux de bord de véhicules, requérant différentes sorties de sons à fort volume, y compris les sons d’avertissement, les clignotants, les tonalités de bienvenue et le guidage vocal. En outre, l’adoption d’un nouveau type de circuit de protection contre les surtensions (OCP) offre une protection contre les courts-circuits de sortie (dommages dus à un contact accidentel avec la borne) pour délivrer une sortie haute puissance de 2,8 W qui était difficile à atteindre dans le passé. En plus de la protection contre les surtensions, l’arrêt thermique intégré et le verrouillage en cas de sous-tension (UVLO) assurent une protection hautement fiable contre les conditions anormales.

De surcroît, la conformité avec la norme de fiabilité automobile AEC-Q100 et la capacité de résister à un fonctionnement à haute température jusqu’à 105 °C permettent une sortie vocale stable sans compromettre le fonctionnement, même dans des conditions difficiles.

ROHM s’est engagé à contribuer à une plus grande sécurité et un plus grand confort en développant des produits de haute fiabilité pour le secteur automobile se distinguant par une diversification des sons croissante.

Fonctions clés :

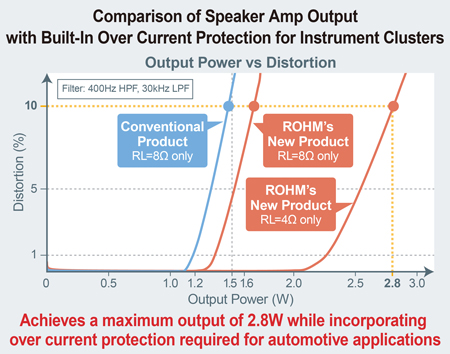

1. Sortie haute puissance 2,8 W avec protection intégrée contre les surtensions

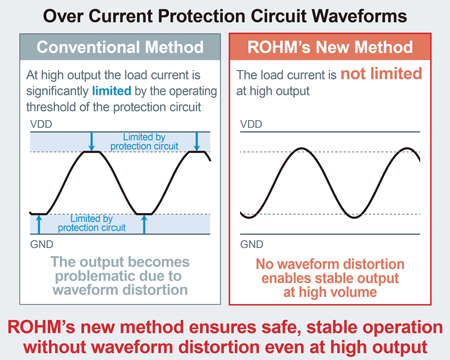

Avec des circuits de protection conventionnels contre les surtensions, la sortie maximale est limitée, puisque le seuil de fonctionnement du circuit de protection doit être réglé à une valeur inférieure au courant maximum que l’amplificateur de haut-parleur peut fournir.

En revanche, le nouveau circuit de protection contre les surtensions de ROHM élimine la nécessité de limiter la production en empêchant la distorsion de la forme d’onde, même à haute puissance. Cela permet à la série BD783xxEFJ-M de fournir une protection contre les surtensions issues de courts-circuits de sortie qui était par le passé difficile à réaliser avec une haute puissance (2,8 W max. avec une charge de 4 ¦¸ et 10 % de distorsion).

2. Assurer une grande fiabilité dans les applications de véhicules

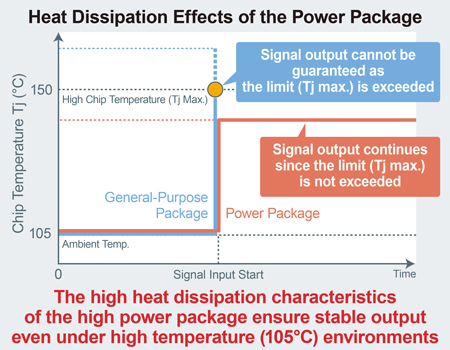

La série BD783xxEFJ-M est qualifiée pour répondre au standard de fiabilité automobile AEC-Q100 et supporte une température de fonctionnement maximale de 105 °C. En même temps, l’adoption d’un ensemble d’alimentation réduit la génération de chaleur même à volumes sonores importants, ce qui aboutit à une sortie audio stable sans compromettre le fonctionnement, même dans des conditions difficiles. En plus de la protection contre les surtensions, l’arrêt thermique et le verrouillage en cas de sous-tension sont intégrés, empêchant les dommages causés par la production anormale de chaleur et les bruits inattendus de claquement (craquement) pendant les interruptions d’alimentation de batterie.

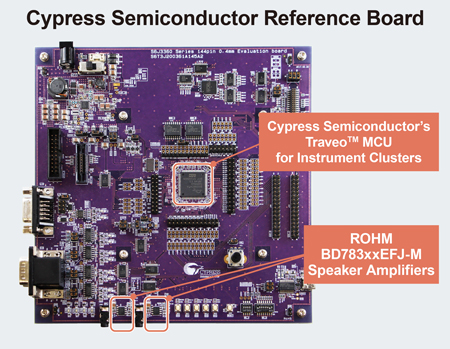

Installation sur la carte de référence de Cypress Semiconductor Les amplificateurs de haut-parleurs opérationnels BD783xxEFJ-M de ROHM sont montés sur la carte d’évaluation Traveo™ Cluster MCU Family série S6J3360 de Cypress Semiconductor pour les applications automobiles, permettant une évaluation facile dans des conditions similaires à des cas réels.

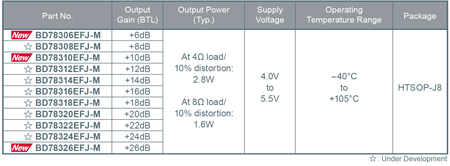

Gamme de produits

ROHM propose des produits présentant des gains de sortie de +6 dB (BD78306EFJ-M), +10 dB (BD78310EFJ-M), et +26 dB (BD78626EFJ-M). La gamme sera étendue pour inclure un total de 11 modèles s’échelonnant de +6 dB à +26 dB par paliers de 2 dB.

Disponibilité : maintenant.

Exemples d’applications :

 Tableaux de bord d’automobiles

 Systèmes d’appel d’urgence pour véhicules

 Applications en relation avec ADAS requérant des fonctionnalités vocales

Et d’autres applications nécessitant une notification, un avertissement et un guidage vocal dans les environnements des véhicules.
