Le module ROM-5620 se caractérise par une conception ultra-basse consommation et une plage de température opérationnelle étendue, idéales pour les équipements d’automation et les dispositifs IHM (Interface Homme-Machine). Le ROM-5620 adopte un SoC de classe automobile et des composants de classe industrielle pour offrir une longue durée de vie et un fonctionnement entre -40°C et +85°C. Associé au système d’exploitation AIM-Linux et aux services logiciels WISE-DeviceOn, le module ROM-5620 assure la maintenabilité à long terme, et permet de développer des applications orientées industrie, grâce à des add-ons SDK au sein de Linux BSP (Board Support Package, ou package de support cartes) qui accélèrent le lancement des nouveaux produits. Deux contrôleurs Ethernet GbE, 2 x bus CAN, un affichage configurable à deux canaux LVDS ou MIPI-DSI, et une large gamme d’interfaces E/S - notamment PCIe 3.0, USB 3.0 et MIPI-CSI2 4 voies - sont gérés en standard par le module ROM-5620 compact au format SMARC 2.0 Computer-On-Module.

Conception ultra-basse consommation à rendement élevé

Le ROM-5620 est idéal pour la majorité des applications de contrôle industriel, grâce à des performances en hausse de 40% et à une consommation en baisse de 10% par rapport à une plateforme Cortex-A7. Le ROM-5620 s’appuie sur un SoC NXP i.MX 8X à processeur à haut rendement énergétique Cortex-A35 à 2 ou 4 cœurs, destiné aux marchés industriels et d’automation de milieu de gamme ; un cœur Cortex-M4F pour le traitement temps-réel ; et un DSP Tensilica® Hi-Fi 4 pour les traitements audio et vocaux. Pour de bonnes performances graphiques, le GPU Vivante GC7000 Lite propose un décodeur 4K H.265 et un double contrôleur d’affichage 1080P60.

Multiples options d’extension E/S pour équipements numérisés à commande automatique

Conformément à la norme SMARC 2.0, le ROM-5620 est doté d’une mémoire LPDDR4 à large bande passante de 2 Go, de 16 Go d’eMMC et de deux contrôleurs LAN GbE. Il dispose aussi d’un contrôleur graphique polyvalent pour 1 x LVDS double canal ou 2 x MIPI-DSI à 4 voies, configurable par logiciel. Les différentes extensions E/S comprennent USB3.0, 2 x USB2.0, PCIe3.0, SDIO et 3 x UART pour la connectivité sans fil du module. Ces possibilités d’extension, associées à 1 x 4 voies MIPI-CSI2, 4 x I2C, 2 x SPI, 2 x bus CAN et 12 x interfaces GPIO, couvrent tous les besoins essentiels du contrôle automatisé et des applications durcies.

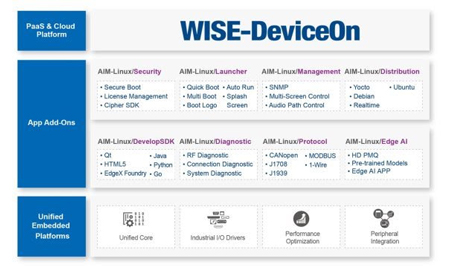

Combinaison AIM-Linux + WISE-DeviceOn à valeur ajoutée, pour la commande et la gestion d’appareils à distance

Advantech propose un cadre AIM (Allied, Industrial and Modular) pour applications Linux, qui accélère le développement logiciel grâce à un support souple et pérenne. Les services AIM-Linux proposent des plateformes avec SE embarqué vérifiées, ainsi que des applications et des SDK à vocation industrielle, parmi lesquels les utilisateurs trouveront facilement les outils logiciels embarqués dont ils ont besoin, et leur permettant de se concentrer sur le développement de leur logiciel d’application. Le module ROM-5620 profite aussi de WISE-DeviceOn pour embarquer des dispositifs automatisés de manière sécurisée, surveiller des dispositifs à distance, et effectuer des mises à jour OTA (sans connexion filaire).

Caractéristiques principales du ROM-5620

 Processeur NXP i.MX 8X DualXPlus/QuadXPlus 1,2 GHz à 2 ou 4 cœurs Cortex-A35 et Cortex-M4F

 LPDDR4 64 bits 2 Go, 16 Go eMMC et 8 Mo de Flash NOR QSPI

 Décodeur 4Kp30 H.265/H.264, capacité de codage 1080p30 H.264

 Ultra-basse consommation avec 4,45 W (maxi) en 5 V

 LVDS à double canal ou MIPI-DSI à 2 x 4 voies par configuration logicielle

 Double GbE LAN / PCIe 3.0 / 1 x USB 3.0 et 2 x USB2.0 / 3 x UART / 2 x bus CAN / MIPI-CSI

 Support multi SE avec Yocto2.5 AIM-Linux et Android BSP

 Température de fonctionnement : 0°C à 60°C / -40°C à 85°C

« Le ROM-5620 offre toutes les performances de l’i.MX 8X, sous un format SMARC 2.1 permettant une conception et une adoption rapides par un large éventail de clients des secteurs industriel et automobile, » déclare Robert Thompson, Directeur de l’écosystème i.MX mondial chez NXP Semiconductors.

Le module ROM-5620 d’Advantech sera disponible au deuxième trimestre 2020.
