Nouveaux produits

Circuits intégrés de détection de passage par zéro pour appareils électroménagers

Publication: Septembre 2020

Partagez sur

Contribuer à réduire la puissance en mode veille et à améliorer la fiabilité...


La série de circuits intégrés BM1ZxxxFJ de détection de passage par zéro de ROHM est optimisée pour les appareils électroménagers tels que les aspirateurs, les machines à laver et les climatiseurs.

La demande croissante pour les appareils domestiques intelligents et les applications IdO a ajouté des fonctionnalités de communication (par exemple le WiFi) aux appareils électroménagers. Comme de tels appareils doivent toujours être en MARCHE pour conserver la communication, les fabricants doivent encore plus réduire la consommation de courant en mode veille pour la ramener à environ 0,5 W. Cela nécessite une réduction de la consommation d’énergie en veille du moteur et des blocs d’alimentation ainsi que de nouvelles technologies novatrices.

De nombreux appareils nécessitent un circuit de détection de passage par zéro pour détecter le point 0 V (point de passage par zéro) de la forme d’onde de courant alternatif afin de fournir un contrôle efficace à la fois des moteurs et des MCU. Cependant, en termes de consommation de courant, les circuits conventionnels de détection de passage par zéro utilisent un photocoupleur représentant près de la moitié de la puissance de veille de l’ensemble du système.

Pour y répondre, ROHM a développé le premier circuit à détection intégrée de passage par zéro pour les alimentations dans le secteur des appareils électroménagers. Le circuit à détection intégrée de passage par zéro permet de réaliser la fonction sans avoir recours à un design complexe en utilisant des composants discrets. De plus, la solution Rohm n’utilise pas d’opto coupleur typiquement utilisé dans d’autres solutions, cela donc permet de réduire encore plus le courant de veille et augmenter la fiabilité. Sans surprise, cette caractéristique a été bien identifiée par les fabricants d’appareils et déjà prise en compte dans la phase de qualification.

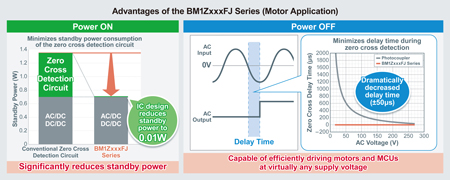

La série BM1ZxxxFJ réduit la consommation de courant du circuit de passage par zéro à seulement 0,01 W tout en alimentant continuellement le système. De plus, l’erreur de temps de temporisation (variable selon la tension du courant alternatif) qui existe avec les circuits de détection de passage par zéro équipés de photocoupleurs conventionnels est limitée à ±50 μs ou moins. Cela permet une gestion efficace des moteurs même avec les différentes tensions d’approvisionnement en courant alternatif utilisées dans divers pays et régions ainsi que des MCU. Dans le même temps, l’élimination du besoin d’un photocoupleur contribue à une plus grande fiabilité de l’application en réduisant les risques liés à la dégradation basée sur l’âge.

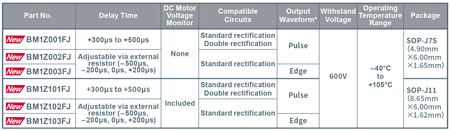

Les formes d’ondes d’impulsion et de flanc utilisées dans les spécifications des appareils électroménagers sont toutes deux prises en charge par la série BM1ZxxxFJ, ce qui élimine la nécessité de modifications du logiciel lors du remplacement des circuits conventionnels de détection de passage par zéro. ROHM propose six modèles pour assurer la compatibilité avec une large gamme d’appareils électroménagers.

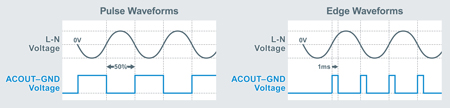

Prend en charge deux formes d’onde de sortie selon les spécifications

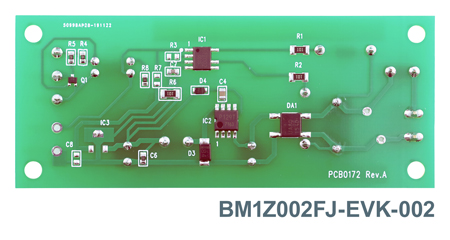

Carte d’évaluation

Une carte de développement de circuit intégré de détection de passage par zéro incluant une alimentation pour le circuit intégré de passage par zéro de ROHM est disponible, ce qui facilite l’évaluation de l’appareil. Cette carte d’évaluation est conçue afin de simplifier le processus décisionnel pour les concepteurs lorsqu’ils envisagent de remplacer les circuits existants à l’aide d’un photocoupleur.

Gamme de cartes d’évaluation

http://www.rohm.com/
