En tant que première plateforme Core i de la famille de cartes mères UTX d’Advantech, l’AIMB-U233 hérite d’une conception très performante à format type réduit, basée sur les puissants processeurs Intel® Core™ de 8ème génération (i3-8145UE, i5-8365UE et i7-8665UE). Cette carte-mère combine une puissance de calcul élevée, de nombreux ports E/S, et des emplacements d’extension M.2, offrant ainsi une solution idéale pour les applications numériques sophistiquées, en particulier celles nécessitant un très faible encombrement, pour l’intégration dans des kiosques, ou l’utilisation dans le secteur médical ou l’automatisation industrielle.

Carte-mère miniature pour la vision artificielle et l’apprentissage profond

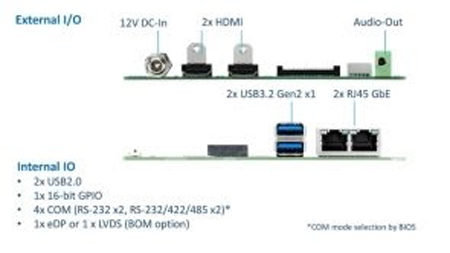

Le marché de l’automatisation industrielle tend vers des calculateurs à format type réduit. Les applications d’usine intelligente ont besoin, d’une part, de périphériques intégrés avec une grande puissance de calcul notamment pour la vision artificielle et l’apprentissage profond et, d’autre part, de présenter un encombrement minimum. La carte-mère AIMB-U233 d’Advantech répond aux besoins des usines intelligentes. Malgré sa taille compacte (112 x 137 mm), l’AIMB-U233 dispose de 4 ports COM, 4 ports USB, 2 ports HDMI, 2 ports GbE LAN, un GPIO 16 bits et 3 ports d’extension M.2. En parallèle, le processeur Intel® Core™ i7-8665UE garantit des performances fluides aux tâches informatiques les plus complexes.

Emplacements d’extension M.2 pour plus de fonctionnalités et une plus grande souplesse de configuration

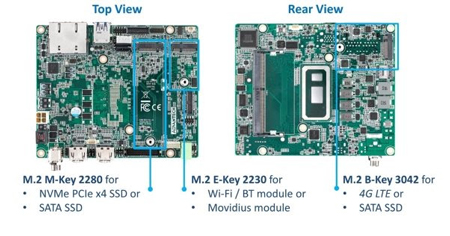

La carte-mère AIMB-U233 est compatible M.2 M-key, M.2 E-key et M.2 B-key, pour prendre en charge diverses applications et accroître considérablement la puissance de calcul. La combinaison des interfaces M.2 M-key et PCIe NVMe 4 voies augmente les vitesses de lecture et d’écriture mémoire d’un facteur jusqu’à 4 par rapport à un SSD SATA 3.0 classique. De plus, il s’agit d’une fonctionnalité par extension, ce qui signifie que le système est capable de passer automatiquement en mode SATA en cas d’installation d’un SSD SATA économique.

Pour répondre à la demande croissante de connectivité sans fil, les connecteurs M.2 E-key et M.2 B-key de l’AIMB-U233 peuvent servir à intégrer des modules Wi-Fi/BT ou 4G LTE, et ainsi prendre en charge un large éventail d’applications sans fil. Les deux slots d’extension peuvent également servir au stockage via un SSD PCIE à deux voies (M.2 E-key) ou un SSD SATA (M.2 B-key). Pour les applications de vision industrielle dans les usines automatisées, le connecteur M.2 E-key permet l’utilisation de modules Advantech Movidius™ pour l’IA.

Protection des données par matériel avec TPM et RAID

Les cyber-attaques et les accidents de stockage sont deux préoccupations majeures en matière de protection des données pour toute application intelligente AIoT. La carte-mère AIMB-U233 est dotée de TPM 2.0 pour assurer la sécurité des données grâce à un chiffrement et une authentification basés sur le matériel. Dans le même temps, pour garantir la fiabilité du fonctionnement, la compatibilité RAID permet un stockage miroir des données limitant les risques en cas de défaillances matérielles.

Commandes E/S intelligentes et logiciels à valeur ajoutée

Advantech associe le matériel de la carte-mère miniature AIMB-U233 à plusieurs logiciels à valeur ajoutée, pour faciliter la surveillance à distance, la maintenance préventive et la sécurité. Le système à BIOS OTA (Over-The-Air) autorise des mises à jour transparentes sans connexion filaire, et aussi la création de sauvegardes de récupération, qui réduisent sensiblement la dépendance vis-à-vis de techniciens pour l’entretien des équipements.

Cette carte-mère supporte d’ores et déjà un grand nombre de distributions Linux. Advantech propose une image Linux basée sur Ubuntu 20.04, en plus de Windows 10 IoT.

Pour résoudre certains problèmes informatiques mineurs, les commandes USB intégrées permettent de couper l’alimentation électrique de l’appareil. Parallèlement, les ports COM peuvent être configurés en mode RS-232/422/485 par l’intermédiaire du BIOS, qui est accessible en mode KVM grâce à Intel vProtm.

Caractéristiques principales

 Carte-mère de conception miniature (112 x 137 mm)

 Puissant processeur Intel® Core™ i de 8e génération, pour un fonctionnement sans ventilateur

 Nombreux E/S et emplacements d’extension système : 4 ports COM, 4 ports USB, 2 ports HDMI, 2 ports GbE LAN, un GPIO 16 bits, et 3 ports d’extension M.2.

 Logiciel Advantech DeviceOn pré-installé pour la surveillance et la gestion à distance.

La carte-mère industrielle Advantech AIMB-U233 est disponible à la commande dès maintenant.
