La nouvelle série d’amplificateurs opérationnels EMARMOUR™ de ROHM

Publication: 17 août

Partagez sur

Atteindre une immunité au bruit de premier ordre, améliorer la fiabilité et réduire les ressources de conception dans les systèmes de détection d’anomalies...


ROHM a développé la série BD8758xY (BD87581YG-C, BD87582YFVM-C) des amplificateurs opérationnels d’entrée/sortie de rail à rail CMOS à grande vitesse. Ces appareils disposent d’une immunité IEM améliorée pour les applications d’équipements automobiles et industriels nécessitant une détection à grande vitesse dans des environnements difficiles, tels que les unités de commande de moteur de véhicule et les systèmes de détection d’anomalies pour les équipements d’automatisation d’usine.

Au cours des dernières années, des avancées dans l’électrification et la densité de montage ont augmenté la quantité de bruit ambiant dans les véhicules électriques et les voitures équipées d’un système ADAS. En général, cependant, il est extrêmement difficile d’effectuer une évaluation du bruit sur des cartes et des systèmes individuels pendant le développement automobile. Elle doit donc être effectuée après l’assemblage. En outre, certains résultats nécessitent des améliorations telles que des contre-mesures IEM à grande échelle pour réduire le bruit.

Pour y répondre, ROHM a lancé en 2017 la série EMARMOUR™ qui a depuis été bien accueillie sur les marchés automobiles et industriels en raison de son immunité au bruit supérieure qui réduit les ressources de conception en combinant un système de production verticalement intégré avec une technologie de conception analogique propriétaire.

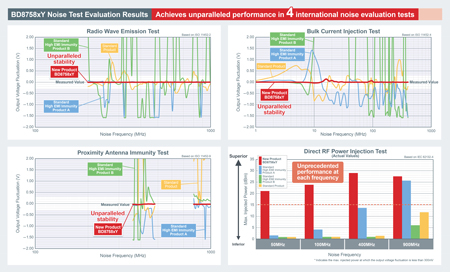

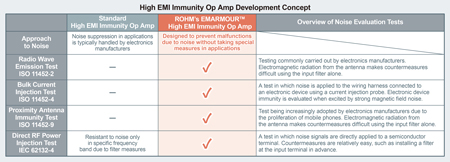

La série EMARMOUR™ est conçue pour éviter les dysfonctionnements dus au bruit sans avoir besoin de prendre des mesures d’application spéciales. La série BD8758xY, en particulier, a démontré des performances supérieures lors de quatre tests internationaux d’évaluation du bruit. Par exemple, dans les essais d’émissions d’ondes radio ISO 11452-2 effectués par les constructeurs de véhicules, la tension de sortie des produits standard fluctue de plus de ±300 mV dans toutes les bandes de fréquences, alors que la nouvelle série BD8758xY réalise ±10 mV ou moins. Dans le même temps, la structure des éléments CMOS permet une amplification précise et à grande vitesse du signal, sans être affectée par le bruit externe lorsqu’elle est installée à l’intérieur des applications de capteurs ciblées. Cela améliore considérablement la fiabilité tout en réduisant les heures de production de conception dans un large éventail d’applications, y compris les systèmes de détection d’anomalies.

De plus, le ROHM Real Model, un nouveau modèle SPICE haute précision qui correspond aux caractéristiques électriques et de température des valeurs réelles de circuits intégrés et de simulation pour éviter les reprises après le prototypage, est disponible sur le site Web de ROHM.

Exemples d’applications

- Onduleurs EV/HEV, unités de commande moteur, eCall (système d’appel d’urgence du véhicule), systèmes de navigation/climatisation de voiture
- Équipements d’automatisation industrielle d’usine, équipements de mesure, instruments de mesure, systèmes servo et systèmes de capteurs et autres applications automobiles/industrielles sensibles au bruit

Gammes d’amplificateurs opérationnels / comparateurs EMARMOUR™ de qualité automobile

- Amplificateurs opérationnels :

- Comparateurs :

http://www.rohm.com/
