Une gigue très faible permet de garder un niveau important de SNR à des fréquences d’entrées élevées, conduisant à un SNR de 80,4 dBFS à 70 MHz, alors que le circuit échantillonneur / bloqueur, de grande linéarité, présente un SNR de 92 dBFS à 70 MHz. L’alimentation unique de 3,3 V nécessite moins de circuits annexes que les autres CAN qui requièrent deux alimentations. Echantillonnant à 105 Méch./s, le LTC2217 présente le fonctionnement avec SNR et SFDR des meilleurs de sa classe tout en ne consommant que 1190 mW, la moitié des CAN concurrents.

Le LTC2217 peut être interfacé à une grande variété de systèmes numériques avec LVDS standard à sorties numériques multiples, LVDS de faible puissance, directement à la logique CMOS et CMOS démultiplexé. De plus, il dispose d’un générateur de signaux numériques aléatoires en sortie, facile d’utilisation, qui peut réduire considérablement les effets dus aux signaux numériques de sortie dans la boucle, sur les entrées analogiques. Une alimentation séparée en sortie permet au signal de sortie du CMOS d’être aussi bas que 0,5 V pour une amélioration du bruit. Le LTC2217 possède, en option, un circuit générateur de bruit blanc pour améliorer le SFDR pour les signaux d’entrée de faible niveau de tension. Les deux caractéristiques, présentes uniquement dans les CAN de Linear Technology, améliorent l’ensemble des distorsions du LTC2217 dans les applications de récepteur de grande sensibilité.

Le LTC2217 est compatible broche-à-broche avec les CAN 16 bits, LTC2208 de 130 Méch./s et LTC2209 de 160 Méch./s. De plus, les CAN 16 bits, LTC2216 de 80 Méch./s et LTC2215 de 65 Méch./s, sont également disponibles. Ces CAN, de faible niveau de bruit, conviennent parfaitement aux applications de télécommunications, ATE, ainsi qu’aux équipements de l’imagerie médicale haut de gamme.

En plus de ces CAN, à faible niveau de bruit, annoncés aujourd’hui, Linear Technology présente actuellement, une famille de CAN très performants, échantillonnant de 10 Méch./s à 105 Méch./s, avec des sorties CMOS, en boîtier QFN 7 mm x 7 mm. Tous les CAN rapides de Linear possèdent les caractéristiques en alternatif de pointe de l’industrie, une consommation extrêmement faible et une compatibilité de brochage, ce qui facilite la migration 10 bits vers 12 bits ou 14 bits, à plusieurs vitesses d’échantillonnage. Tous ces CAN peuvent échantillonner à partir de 1 Méch./s jusqu’à la vitesse d’échantillonnage maximum spécifiée.

L’empreinte de tous les CAN de la famille est exceptionnellement petite, en comparaison à celle des produits concurrents, puisque moins de condensateurs de découplage sont requis.

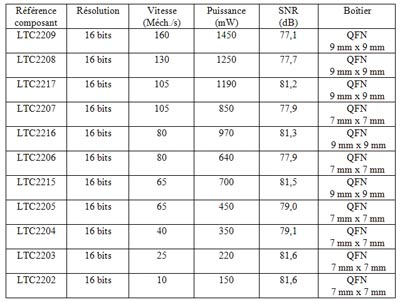

Le tableau suivant procure une vue d’ensemble de toute la famille de CAN 16 bits, très performants :

Résumé des caractéristiques : LTC2217 famille de CAN, faible niveau de bruit

 Vitesse d’échantillonnage : 105 Méch./s / 80 Méch./s / 65 Méch./s
 SNR de 80,4 dBFS jusqu’à 70 MHz en entrée
 SFDR de 92 dBc jusqu’à 70 MHz en entrée
 Faibles consommations de la famille : 1190 mW / 970 mW / 700 mW
 Gigue : 85 fs RMS
 Gamme de tension d’entrée : 2,75 Vcrête-à-crête
 Générateur de bruit blanc intégré, en option
 Générateur de données aléatoires en sortie, en option
 Sorties LVDS ou CMOS
 Bande passante de l’échantillonneur / bloqueur de 400 MHz pour signal d’entrée pleine échelle
 Simple alimentation 3,3 V
 Gamme de tensions de sortie de l’alimentation à sortie CMOS : 0,5 V à 3,6 V
 Mode arrêt
 Horloge à stabilisateur de rapport cyclique
 Boîtier QFN, 64 broches, 9 mm x 9 mm
 Famille compatible broche-à-broche :
 LTC2209 : 160 Méch./s
 LTC2208 : 130 Méch./s
 LTC2217 : 105 Méch./s
 LTC2216 : 80 Méch./s
 LTC2215 : 65 Méch./s
