Fond panier (backplane) conforme à la norme SOSA

Publication: Février 2022

Partagez sur

Plus de flexibilité dans l'informatique embarquée...


Conformément à la nouvelle norme militaire SOSA (Sensor Open Systems Architecture™) de l’Open Group L.L.C, Hartmann Electronic a développé un fond de panier haute performance qui combine une excellente flexibilité dans l’utilisation des différents composants d’un système avec des performances à très haute vitesse.

Dans le secteur civil, il est d’usage de pouvoir intégrer les composants de différents fabricants dans un seul système modulaire. La norme SOSA (Sensor Open Systems Architecture) permet désormais de réaliser cette interopérabilité également dans l’informatique embarquée. Un consortium d’entreprises publiques et privées, dirigé par le ministère américain de la défense, a développé la norme SOSA sur la base de la norme Vita-65 (OpenVPX) (opengroup.org). Cette nouvelle norme vise à fournir une architecture complète qui permet l’intégration et l’interopérabilité des composants en utilisant une approche modulaire pour la conception de systèmes embarqués.

Conformément à cette norme SOSA, les spécialistes de Hartmann Electronic ont mis au point un fond de panier avec des liens très haut débit. Il est optimisé pour les applications à forte intensité de calcul. Le système a été développé en collaboration avec la société affiliée Orion Technologies, qui est également membre du consortium SOSA.

Configuration unique

Le fond de panier est équipé d’emplacements permettant d’intégrer des cartes pour des applications telles que les radars, les communications ou les systèmes de défense (C4/5ISR). Les profils des différents slots sont définis par la norme SOSA. Cependant, la configuration des slots dans le fond de panier et les connexions entre les slots sont laissées à la créativité des ingénieurs de développement. Les spécialistes de Hartmann Electronic ont profité de cette opportunité. "Nous avons défini une combinaison spéciale qui, de notre point de vue, est vraiment judicieuse", explique le directeur général Frank Godulla.

Des performances très haut débit de 100Gb Ethernet

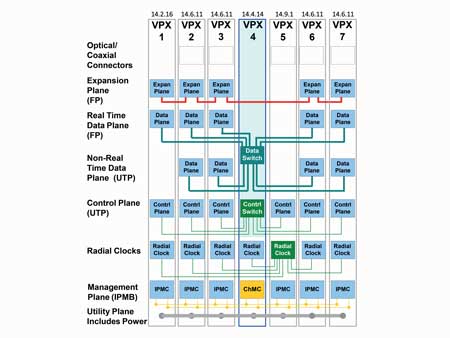

Le fond de panier de Hartmann Electronic est conçu avec un commutateur de données « data switch » en slot central (« SWH » VPX 4) comme point étoile permettant des connexions à très haut débit vers tous les composants du système. Un slot « CPU » (VPX 1) permet d’intégrer une carte SBC et un slot de synchronisation des horloges (« TIM » VPX 5) fournit des impulsions de haute précision aux autres slots. Les quatre autres slots sont dédiés aux profils entrées/sorties (I/O) vers des interfaces externes. Diverses options pour câbles coaxiaux (VITA67.3) ou optiques (VITA66.5) sont également proposées pour les débits de données rapides. Les spécialistes de Hartmann Electronic ont choisi cette configuration spécifique avec l’aide d’informations de leurs clients, capitalisant sur leurs longues expériences et leurs expertises.

En tant qu’élément de d’interconnexion central, le fond de panier est primordial pour la performance de l’ensemble du système. Il est conçu en technologie haute vitesse avec des liens PCIe Gen4 et des liens Ethernet 100GBASE-KR4 (4x25Gb).

Adaptations au cas par cas selon les clients

« La configuration actuelle n’est bien sûr qu’une possibilité. Nous pouvons la modifier à tout moment et l‘adapter aux exigences individuelles des clients » souligne Frank Godulla. L’utilisation d’un châssis de développement, dotée d’une capacité de refroidissement, constitue le point de départ pour l’élaboration de ces équipements. En option et pour répondre au VITA46.11, un gestionnaire de châssis, le tout dernier produit de Hartmann Electronic, gère la surveillance de l’ensemble.

Le gestionnaire de châssis contrôle le système et sert de niveau de secours. Il garantit ainsi la possibilité d’établir un diagnostic permanent, même si l’alimentation est restreinte. « Je suis ainsi informé à tout moment de la disponibilité et de l’état général de mon système ». Il s’agit là encore d’une fonctionnalité requise par la norme SOSA.

Nous proposons également des cartes enfichables telles des CPU, des commutateurs Switch, des cartes GPU et des blocs d’alimentation conformes VITA62.

https://www.hartmann-electronic.com/
