Ces appareils sont idéaux pour l’alimentation auxiliaire et les solutions d’alimentation à découpage (SMPS) à destination des entraînements industriels ainsi que des appareils ménagers, y compris les climatiseurs, les produits blancs et les équipements d’automatisation industrielle. Ces circuits intégrés à récupération d’énergie ne nécessitent aucun dissipateur thermique supplémentaire, aucune résistance de décharge ni condensateur. Ils aident les concepteurs à raccourcir le temps de conception, simplifier les circuits, réduire les coûts et augmenter la fiabilité en proposant des solutions intégrées.

Ces dernières années, les convertisseurs AC/DC à usage domestique et industriel doivent non seulement prendre en charge le 85 V-264 V AC pour l’adaptation aux différentes tensions AC dans le monde entier, mais également se conformer aux normes internationales telles qu’Energy Star pour les économies d’énergie et la norme de sécurité IEC 62368. Il est également important que les circuits intégrés de convertisseur AC/DC soient montés en surface pour réduire les coûts de montage en usine. Cependant, comme les DMOSFET à chaleur élevée / perte élevée et les MOSFET planaires restent largement utilisés dans les circuits intégrés de convertisseur AC/DC, il était jusqu’à présent difficile de fournir des dizaines de watts de puissance de sortie dans un boîtier à montage en surface.

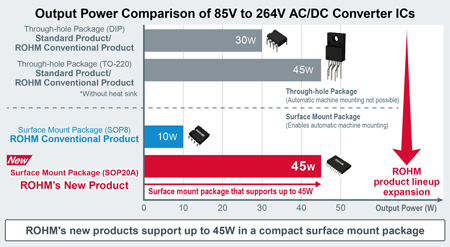

Pour résoudre ces problèmes, ROHM a développé de nouveaux modèles compacts haute puissance à montage en surface 45 W BM2P06xMF-Z. Ils sont équipés d’un MOSFET SJ (Super Junction) original à faibles pertes ainsi que d’un circuit de contrôle PWM optimisé, facilitant le développement de convertisseurs de 85 V à 264 V AC/DC. L’adoption d’un boîtier à montage en surface prend en charge le montage automatique de la carte (ce qui était difficile à faire dans le passé). Pendant ce temps, les fonctions mises en œuvre garantissent la conformité à la norme de sécurité IEC 62368, même lorsque la résistance de décharge (une source de perte pendant la veille) est retirée. De plus, la technologie originale de contrôle de l’alimentation en veille est appliquée, ce qui se traduit par une consommation d’énergie en veille extrêmement basse. Des tensions d’alimentation allant jusqu’à 60 V (VCC) sont également prises en charge, ce qui élimine le besoin d’un circuit d’alimentation externe abaisseur.

Par rapport aux produits généraux aux performances équivalentes, le montage automatique contribue à réduire les coûts de montage en usine. De plus, ROHM est capable de réduire la puissance de veille de plus de 90 % ainsi que le nombre de composants du circuit d’alimentation de quatre unités, contribuant ainsi à de plus importantes économies d’électricité et une fiabilité supérieure dans les applications.

À l’avenir, ROHM continuera à fournir davantage d’économies d’énergie et d’optimisation du système, non seulement en développant une large gamme de semiconducteurs de puissance et de circuits intégrés analogiques avancés, mais également en proposant des solutions optimales pour chaque application.

Exemples d’applications :

 Électronique grand public comme les climatiseurs, les appareils électroménagers, les moniteurs et les sèche-cheveux.

 Équipements industriels, y compris les onduleurs, les servos AC, les routeurs et les appareils de bureautique.

 Convient aux convertisseurs AC/DC jusqu’à 45 W de sortie dans les applications grand public et industrielles.

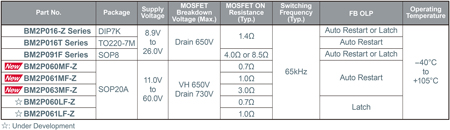

Nouvelle gamme de circuits intégrés de convertisseurs AC/DC en relation avec le produit

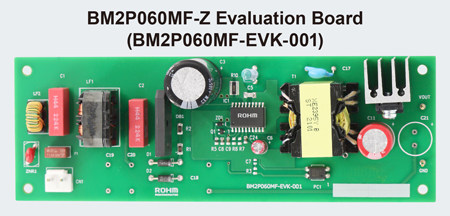

Disponibilité : maintenant (échantillons), janvier 2022 (production en masse) Le nouveau produit et une carte d’évaluation sont disponibles à l’achat auprès des distributeurs en ligne Digi-Key, Mouser et Farnell.

Information ventes en ligne :

 Date de lancement des ventes : septembre 2021

 Distributeurs en ligne : Digi-Key, Mouser, et Farnell

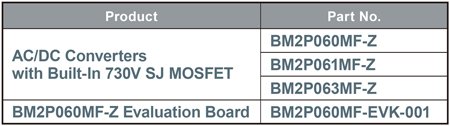

Produits :
