ADM21 présente la nouvelle Passerelle ODOT Modbus-RTU vers PROFINET IO Device

Publication: Décembre 2022

Partagez sur

ODOT est une entreprise nationale chinoise de haute technologie spécialisée dans la R&D de produits de communication industrielle, la conception de systèmes de contrôle d’automatisation industrielle, d’intégration et de services techniques...


La passerelle ODOT-PNM02 V2.0/V2.1 est un convertisseur de protocole Modbus-RTU/ASCII (ou protocole série non standard) vers PROFINET I/O Device. Tout appareil doté d’une interface RS485/RS232/RS422 gérant le Modbus-RTU/ASCII ou autre protocole série non standard peut être connecté à ce produit afin d’établir une communication via le bus industriel PROFINET. Tels que : Automates industriels, DCS, E/S déportées, VFD, scanner, dispositif de protection de départ moteur, appareils électriques intelligents haute et basse tension, appareils de mesure, etc.

Les fichiers GDSML des ODOT-PNM02 V2.0 et ODOT-PNM02 V2.1 permettent de les intégrer facilement dans l’environnement PROFINET. Le modèle PNM02V2.0 peut être directement chargé par fichier GSD sur la plateforme SIEMENS TIA Portal pour la configuration. Les paramètres de configuration détaillés de V2.1 doivent être configurés avec IO CONFIG et les paramètres généraux seront définis via TIA Portal. Le mode de fonctionnement de la passerelle est sélectionné dans IO CONFIG.

Les caractéristiques de la série ODOT-PNM02 :

- Conversion de protocole entre Modbus RTU/ASCII et PROFINET IO Device

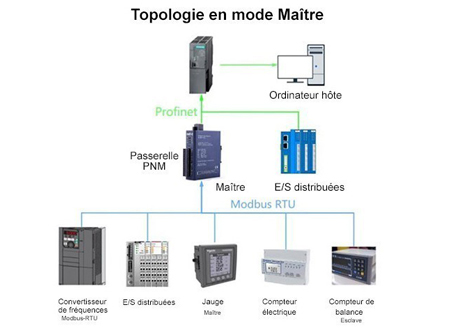

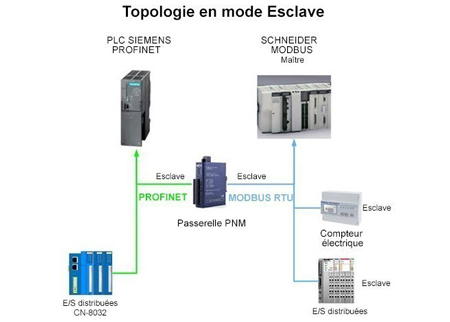

- Maître ou esclave Modbus, prend en charge RTU ou ASCII

- Jusqu’à 50 esclaves pour la passerelle ODOT-PNM02 V2.0 et jusqu’à 60 esclaves (200 commandes de lecture et d’écriture) pour ODOT-PNM02 V2.1

- Zone de données : 2 passerelles série Modbus-RTU/ASCII vers PROFIBUS avec max. entrée 1440 octets et Max. sortie 1440 octets

- Réinitialisation de clé

- 2* RS485/RS232 ou 1*RS422

- Température de fonctionnement de -40 à 85 °C

Les caractéristiques de la série Modbus :

- Nombre de ports : 2

- Port série : RS485/422/232

- Câblage : bornier 3,81 mm

- Protection ESD : ±16KV

- Résistance terminale Rs485 : Externe 120 Ù

- Bits de données : 7,8

- Bits d’arrêt : 1,2

- Chiffre de contrôle : Aucun, pair, impair

- Débit en bauds : 2400 ?115200bps

- Code de fonction : 01/02/03/04/05/06/15/16

https://www.adm21.fr/
