Pour la conception de faisceaux de câbles, le niveau de zoom définit désormais automatiquement la taille du cadre vert de la vue du modèle. Aucun ajustement manuel n’est nécessaire. Nous avons également ajouté des raccourcis clavier pour l’ajout de fils et le placement de faisceaux de câbles afin de rationaliser le processus. De plus, vous pouvez facilement valider le projet de faisceaux de câbles actif grâce au nouveau bouton de validation.

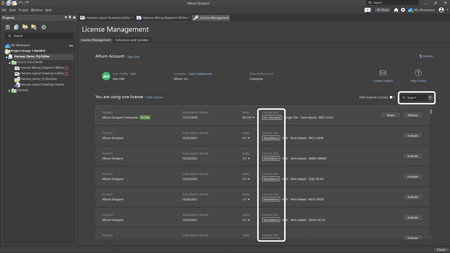

En ce qui concerne la gestion des licences, le champ de recherche et la commande de tri associé apparaissent désormais uniquement lorsque plus de sept licences figurent dans la liste, afin d’éviter les redondances. De plus, des étiquettes indiquant le type de licence ont été ajoutées afin de permettre de distinguer rapidement les différences entre les licences de la liste.
En ce qui concerne la gestion des licences, le champ de recherche et la commande de tri associé apparaissent désormais uniquement lorsque plus de sept licences figurent dans la liste, afin d’éviter les redondances. De plus, des étiquettes indiquant le type de licence ont été ajoutées afin de permettre de distinguer rapidement les différences entre les licences de la liste.

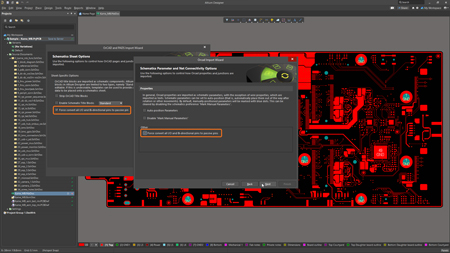

Plusieurs améliorations et corrections ont été apportées à l’importation des fichiers de conception OrCAD et Allegro dans Altium Designer. Cela concerne notamment la prise en charge des connecteurs de port personnalisés, la gestion précise des paramètres des cartouches, la préservation des couleurs de remplissage des composants et l’importation précise des fichiers de conception, garantissant ainsi la fluidité de votre processus de conception.

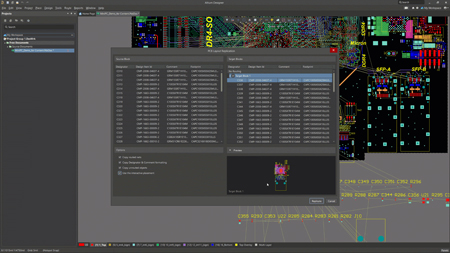

Le nouvel outil PCB Layout Replication vous permettra de reproduire rapidement la disposition de blocs de circuits répétitifs dans une conception de circuit imprimé plat, en évitant de recourir à des routines manuelles, à des snippets, à la réutilisation de blocs ou à la conversion en une conception multicanal. Cet outil est parfaitement adapté lorsque vous devez reproduire rapidement le placement d’un groupe de composants sur un autre groupe de composants identiques, pas encore placés, avec les mêmes connexions. Vous aurez un contrôle total sur les blocs cibles auxquels appliquer la réplication et pourrez spécifier ce que cette réplication doit inclure en plus du placement des composants.
