Le LTC6433-15 diffère des autres amplificateurs blocs qui utilisent un processus à base de GaAs ou pHEMT. Ces techniques de FET ont des courbures élevées du bruit 1/f et du bruit blanc (1/f noise corners), de 20MHz à 30MHz, ils sont enclins à avoir une forte élévation du bruit de fond qui les rend inutilisables aux basses fréquences. Au contraire, le cœur de l’amplificateur LTC6433-15 est construit en utilisant une technique bipolaire SiGe, pour haute fréquence. De ce fait, l’amplificateur affiche les courbures élevées du bruit 1/f et du bruit blanc bien plus bas, typiquement en dessous de 10kHz, ce qui permet de l’employer à de basses fréquences jusqu’à 100kHz, sans augmentation significative du niveau de bruit. De plus, le fonctionnement de composants du type GaAs et pHEMT dépend fortement de la tension de polarisation de leur FET interne, qui peut beaucoup varier d’un transistor à l’autre. Il n’en est pas ainsi avec le LTC6433-15, dont le fonctionnement est stable sur la gamme de températures et d’un composant à l’autre, et n’est pas sensible aux variations de la tension d’alimentation.

La possibilité du LTC6433-15 de fonctionner à basse fréquence permet d’élargir son utilisation et d’améliorer son fonctionnement pour une large gamme d’applications d’amplificateurs, comprenant les réseaux câblés, les sources de signaux large bande, les amplificateurs FI pour récepteur radar, les radios des bandes VHF/UHF et l’instrumentation de test RF. Le LTC6433-15 est une solution de rechange supérieure à de nombreuses solutions à amplificateur opérationnel qui ne requièrent pas de couplage continu.

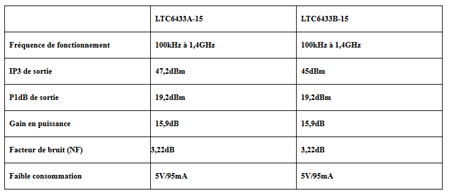

Les entrée et sortie du LTC6433-15 sont toutes les deux adaptées à 50§Ù, de 100kHz à 1,4GHz, avec un gain constant à ±1dB sur cette gamme de fréquences. Sa bande passante à -3dB est de 1,4GHz. L’amplificateur requiert seulement un condensateur de blocage du continu en entrée et en sortie, avec une bobine d’arrêt pour polariser sa sortie en collecteur ouvert, et un condensateur dans la boucle de régulation pour fixer l’adaptation et le gain constant aux basses fréquences. Le LTC6433-15 permet de simplifier la conception d’un amplificateur large bande et facilite la mise en cascade, en utilisant un minimum de composants externes. Le circuit d’évaluation DC2168A montre ces performances, couvrant la gamme 100kHz à 1GHz à gain constant, bas niveau de bruit et performance de distorsion la meilleure du marché.

Le LTC6433-15 fonctionne sur une seule alimentation de 5V. Il consomme un courant nominal de 95mA. Le composant est spécifié pour fonctionner avec une température du boîtier de -40°C à 85°C.. L’amplificateur est disponible en un boîtier plastique QFN, 4mm x 4mm. Le prix unitaire de départ pour la version de classe A, aux performances garanties est de 4,89$, et pour la classe B de 1,89$, pour des quantités de 1000 pièces. Les deux versions sont disponibles en stock. Pour plus d’informations, visitez le site http://www.linear.com/product/LTC6433-15
