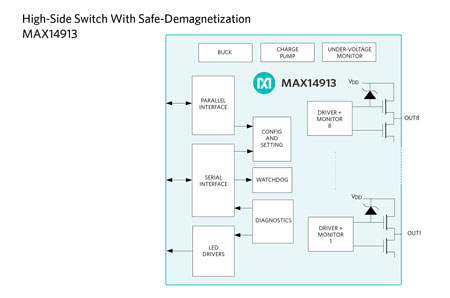

Les concepteurs de contrôleurs industriels peuvent piloter et démagnétiser sans risque n’importe quelle charge inductive pour applications Industrie 4.0, grâce à l’octuple commutateur et driver high-side, MAX14913, de Maxim Integrated Products. Avec une bride de démagnétisation unique, innovante et sûre sur chaque sortie, il permet d’interfacer facilement et de manière fiable des signaux numériques basse-tension à des lignes de commandes de sorties 24V.

Dans la plupart des applications industrielles, les concepteurs ont besoin d’un commutateur high-side pour commander des charges inductives. Toute la difficulté est de décharger l’énergie stockée dans l’inducteur au moment où le commutateur s’ouvre et où le courant arrête de passer. Si l’inductance, et donc l’énergie stockée, est élevée, un CI driver risque d’être endommagé définitivement par la chaleur produite.

À l’aide de sa fonction de démagnétisation sécurisée, le MAX14913 peut décharger et démagnétiser n’importe quelle charge inductive en toute sécurité, avec ses brides intégrées. Pour une solution plus robuste, il assure le diagnostic des lignes de charge en circuit ouvert ou en court-circuit, qui correspondent aux pannes externes les plus courantes. Son délai de propagation "meilleur de sa catégorie" permet une vitesse et un débit système plus élevés. Comparé à son prédécesseur, le MAX14913 permet de gagner une place importante en éliminant 16 diodes présentes auparavant. En outre, il dispose de huit commutateurs high-side 640 mA, que l’on peut aussi configurer en drivers push-pull pour commutation rapide. Les applications sont notamment les PLC (Programmable Logic Controller), les contrôles d’axes, les variateurs, et autres applications d’automatisation industrielle.

Avantages principaux

 Rapidité système : La commutation ultra-rapide (jusqu’à 200 kHz) améliore la vitesse du système d’un facteur de plus de 15 ; Les charges 24 V (nominal) à 36 V (max) jusqu’à 0,5 A sont gérées avec un retard minimum

 Robustesse : Permet de piloter et de démagnétiser n’importe quelle charge inductive grâce aux brides de démagnétisation intégrées aux sorties ; chaque sortie est également protégée contre les pics de tension jusqu’à 1 kV

 Encombrement réduit : Plus petit driver octuple high-side du marché, permettant un gain de place de 40% sur la carte par rapport aux solutions concurrentes ; permet d’obtenir des modules E/S compacts haute-densité

 Capacités de diagnostic : Réduit les temps d’arrêt grâce à ses capacités de diagnostics multiples ; simplifie le dépannage en atelier

Commentaire

« Le MAX14913 est le premier et le seul commutateur octuple high-side du marché à brides de démagnétisation rapide sécurisées et intégrées, capables de décharger et de démagnétiser n’importe quelle charge inductive, » déclare Tony Partow, Directeur Exécutif de la division Industrie et Santé de Maxim.

Disponibilité et prix

 Disponible en boîtier QFN 56 broches (8 mm x 8 mm x 0,8 mm)

 Spécifié sur la gamme de température -40°C à +125°C

 Prix à partir de $6,95 (par 1.000 et plus, FOB Etats-Unis)

 Un kit d’évaluation est disponible : MAX14913EVKIT

http://www.maximintegrated.com
