Analog Devices, Inc. annonce, aujourd’hui, le Power by Linear™ LTM4661, un régulateur µModule® élévateur, basse tension, dans un boîtier BGA, 6,25mm x 6,25mm x 2,42mm. Seuls quelques condensateurs et une résistance sont requis pour compléter la conception et la solution occupe moins de 1cm² en simple face ou 0,5cm² en double-face de PCB. Le LTM4661 comprend un contrôleur DC/DC à découpage, des MOSFET, inductances et composants annexes. Le LTM4661 fonctionne sur une alimentation d’entrée, de 1,8V à 5,5V, et continue de fonctionner jusqu’à la tension basse de 0,7V après le démarrage. La tension de sortie peut être fixée par une seule résistance sur la plage de 2,5V à 15V. La combinaison du petit boîtier fin et des plages étendues des tensions d’entrée et de sortie est appropriée à de nombreuses applications comprenant les modules optiques, les équipements alimentés sur batterie, les systèmes de sauvegarde alimentés sur batterie, les tensions de polarisation pour les amplificateurs de puissance ou diodes laser et petits moteurs DC.

Le LTM4661 peut générer 4A en continu de 3,3V entrée à 5V en sortie, et 0,7A continu de 3,3V en entrée à 12V en sortie. The LTM4661 fonctionne avec un redressement synchrone qui permet un rendement de conversion pouvant atteindre 92% (3,3V entrée à 5V en sortie). La fréquence de commutation est de 1MHz, et peut être également synchronisée sur une horloge externe, sur la plage de 500kHz à 1,5MHz. La fréquence de 1MHz du LTM4661 et l’architecture à sortie double phase permettent une réponse rapide aux signaux transitoires de ligne et de charge et une

Réduction importante de l’ondulation de la tension de sortie. Le LTM4661 peut fonctionner en trois modes : fonctionnement en Burst Mode®, mode continu forcé et mode synchronisation externe. Le courant de repos est de seulement 25µA en Burst Mode, ce qui procure un allongement de l’autonomie sur batterie. Pour les applications requérant un fonctionnement avec un niveau de bruit le plus bas possible, le mode continu forcé ou le mode synchronisation externe minimise le niveau d’interférences du bruit de commutation.

Le LTM4661 possède les caractéristiques de déconnexion de la sortie à l’arrêt et de limitation des courants d’appel d’entrée au démarrage. Les caractéristiques de protection en cas de dysfonctionnement comprennent la protection contre les courts-circuits, les surtensions et les surchauffes.

Le LTM4661 fonctionne sur une plage de température de –40 à 125.

Résumé des caractéristiques : LTM4661

 Solution complète dans <1cm² (PCB une face) ou 0,5cm² (PCB double face)

 Plage de la tension d’entrée : 1,8V à 5,5V, jusqu’à 0,7V après le démarrage

 Plage de la tension de sortie : 2,5V à 15V

 Courant continu de sortie jusqu’à 4A

 Régulation de la tension continue de sortie totale à ± 3% maximum, en fonction de la ligne, la charge & la température

 Déconnexion de la sortie à l’arrêt

 Limitation des courants d’appel

 Synchronisation externe de la fréquence

 Sélection du fonctionnement en Burst Mode®

 Protection contre les surtensions & les surchauffes

 Boîtier BGA, 6,25mm × 6,25mm × 2,42mm, ultrafin

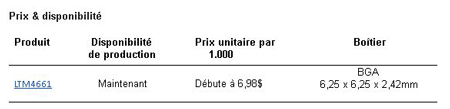

http://www.analog.com
