Analog Devices annonce le LTC3894, de Power by Linear™, un contrôleur DC/DC, haute tension, mode abaisseur, qui consomme un courant de repos de seulement 9µA, la sortie étant activée pour fonctionner en Burst Mode®. Sa plage de tension d’entrée étendue, de 4,5V à 150V, permet de se passer de composants de suppression des surtensions. Les caractéristiques du LTC3894, comme la possibilité d’un rapport cyclique de 100% et d’une fenêtre de tension de sortie régulée, programmable extérieurement, sont appropriées à une utilisation dans les systèmes alimentés sur batterie qui fonctionnent constamment avec une faible chute de tension. Le LTC3894 convient aux systèmes du transport, et aux applications, toujours en veille, du contrôle industriel, de la robotique et des transmissions de données.

Consultez la page produit du LTC3894, téléchargez la feuille de caractéristiques, commandez des échantillons et cartes d’évaluation à : http://www.analog.com/LTC3894

Le LTC3894 contrôle un étage de puissance à MOSFET canal P et peut générer une tension de sortie de 0,8V à 60V, pour des courants pouvant atteindre 3A et un rendement aussi élevé que 92%. Le LTC3894 présente l’option d’un transistor de contrôle FET canal N externe pour fournir le courant au contrôleur de grille PMOS dans les applications de forte puissance et de tension élevée.

Le LTC3894 fonctionne à une fréquence fixe pouvant être sélectionnée entre 50kHz et 850kHz, et il peut être synchronisé à une horloge externe de 75kHz à 800kHz. L’utilisateur peut choisir le mode de fonctionnement entre le mode par saut d’impulsions ou le Burst Mode, pour les faibles charges. Son architecture en mode courant procure une compensation de boucle facile, une réponse rapide aux transitoires et une excellente régulation de ligne. La mesure du courant est réalisée en mesurant la chute de tension aux bornes de l’inductance de sortie (DCR), pour le meilleur rendement, ou aux bornes d’une résistance de mesure de courant en option. Une faible durée de conduction minimum de 100ns permet d’importants rapports de conversion, en mode abaisseur, à une fréquence de découpage élevée. Le mode par repliement de caractéristique du courant limite la dissipation de chaleur du MOSFET en cas de surcharges. Les caractéristiques supplémentaires comprennent un indicateur de tension de sortie établie, le réglage du niveau de tension d’entrée de blocage en cas de surtensions et un démarrage progressif.

Le LTC3894 est disponible en un boîtier TSSOP de 16 broches, à performances thermiques renforcées, avec espacement des broches pour les tensions élevées. Les versions de classes industrielle et à plage de températures étendue, fonctionnant de -40°C à 125°C, sont disponibles.

Résumé des caractéristiques : LTC3894

 Large plage de tension d’entrée : 4,5V à 150V

 Large plage de tension de sortie VOUT : 0,8V à 60V

 Faible courant de repos 9µA en Burst Mode®, en régulant de 48V à 3,3V

 Mesure du courant par RSENSE ou inductance DCR

 Gestion de tension programmable en cas de sous-tension

 Démarrage progressif fixé en interne ou programmable extérieurement ou suivi de tension

 Sélection de la fréquence de fonctionnement fixe de 50kHz à 850kHz

 Synchronisation possible de la fréquence de fonctionnement par PLL de 75kHz à 800kHz

 Contrôle en mode courant pour une réponse rapide aux transitoires et une compensation de boucle facile

 Protection contre les surtensions et surintensités en sortie

 Indicateur de tension régulée en sortie

 En option, transistor NMOS externe pour le courant de polarisation du contrôleur de grille

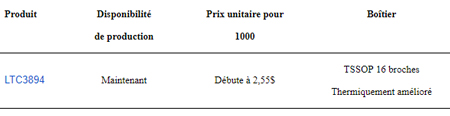

Prix et disponibilité

http://www.analog.com/
