Pickering Interfaces accroit sa gamme de produits PXI avec l’introduction d’un nouveau module d’entrée/Sortie de haute performance.

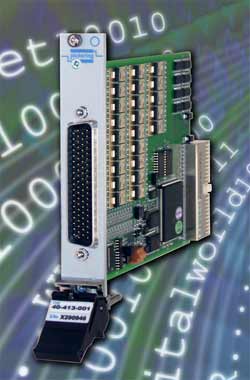

Le 40-413 est un module de 32 Entrées et 32 Sorties avec des courants élevés en sortie et un double seuil variable sur les tensions d’entrées ; il se décline en trois différents modèles. Les applications typiques sont généralement dans les systèmes de Test Aéronautique, Militaire ou Automobile.

Le 40-413-001 fournit 32 drivers de ligne de sorties en high side chacun capable de fournir jusqu’à 2A à partir d’une alimentation extérieure. Le 40-413-002 fournit 32 lignes de sorties en low side chacun capable d’absorber jusqu’à 2A à la masse. Le 40-413-003 inclut des drivers de lignes en low et high side permettant aux utilisateurs une flexibilité à supporter des systèmes ayant des configurations mixtes lorsque cela est requis. Chaque sortie est capable de travailler sous une charge de puissance à 40V et est totalement protégée contre des pics de tension dus à des charges inductives et court circuit pouvant provenir de charges défectueuses. Chaque sortie inclut une protection thermique qui ferme automatique le driver quand elle est connectée à une charge en faute.

Tous les modèles ont 32 entrées numériques munis d’un double comparateur de tensions qui facilite la lecture des niveaux haut, bas ou intermédiaire. Chaque entrée peut supporter des tensions supérieures à 100V. Les deux seuils variables de tensions peuvent être utilisés de 0.3V à 50V avec une résolution nominale de 12.5mV permettant au 40-413 de fonctionner avec toutes les tensions communes d’applications d’entrées/sorties.

http://www.pickeringtest.com
