Diode ultra-miniature assurant une protection 8 kV aux lignes haut-débit.

Toshiba Corporation a annoncé aujourd’hui avoir lancé la diode de protection ESD [1], DF2B7M3SC, offrant la plus faible capacitance (0.1 pF) dans sa catégorie [2], pour protéger les lignes de données haut-débit USB3.0/2.0, HDMI®, eSATA, DisplayPort, Thunderbolt™ et autres, des décharges électrostatiques. La production en masse devrait démarrer début juillet 2013.

Ces diodes font appel au nouveau procédé EAP III (ESD Diode Array Process, ou processus de matrice de diodes ESD), et maintient le même niveau de protection ESD avec une capacité égale à la moitié de celle des produits équivalents [3]. Ces diodes offrent aussi une faible perte d’insertion [4] et un faible niveau de bruit, et peuvent être utilisées pour les applications sans fil sensibles aux niveaux de signal ou de bruit.

Applications

USB3.0/2.0, HDMI, eSATA, DisplayPort, Thunderbolt™, antenne haute-fréquence, module frontal, WI-Fi™, Bluetooth™, GPS

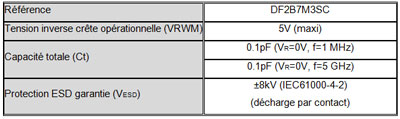

Caractéristiques principales

Notes : [1] ESD = Décharge électrostatique [2] Diodes de protection ESD type semiconducteur à jonction PN, couvrant la plage de fréquences allant de 4 à 12 GHz. Des travaux de recherche ont été réalisés par Toshiba Corporation en juillet 2013. [3] DF2B6.8M2SC [4] Atténuation du signal radio puissance entre entrée et sortie. La perte d’insertion du DF2B7M3SC est inférieure à 0.1 dB @ f = 5 GHz.

-HDMI est une marque commerciale déposée de HDMI Licensing , LLC aux Etats-Unis et dans d’autres pays.
 Thunderbolt est une marque commerciale d’Intel Corporation aux Etats-Unis et dans d’autres pays.
 Bluetooth est une marque commerciale propriété de Bluetooth SIG Inc. et est utilisée par Toshiba Corporation sous license.
 WiFi est une marque commerciale déposée de WiFi Alliance.

http://www.toshiba-components.com
