International Rectifier vient de lancer le régulateur de tension intégré SupIRBuck® IR3823, conçu pour les applications netcom, les serveurs et le stockage de données à basse consommation et encombrement réduit.

L’IR3823 délivre jusqu’à 3 A avec un rendement supérieur dans un boîtier ultra-compact mesurant seulement 3,5 x 3,5 mm. Des rendements supérieurs à 97,5 % sont accessibles pour les montages convertissant une tension d’entrée de 6 V en sortie de 4,8 V. Ce rendement initial très élevé permet d’utiliser une fréquence de découpage allant jusqu’à 1,5 MHz à partir d’une alimentation 12 V, pour constituer une solution d’alimentation 3 A complète dans moins de 130 mm². Grâce à sa fréquence constante et à son fonctionnement quasiment dépourvu de gigue avec possibilité de synchronisation, ce nouveau circuit convient notamment aux applications sensibles au bruit, tandis que la bande passante supérieure réduit le nombre de composants et donc la taille occupée sur le circuit imprimé. Une fonction de démarrage en douceur paramétrable à trois niveaux simplifie également le séquençage.

Affichant d’excellentes performances thermiques, l’IR3823 constitue une solution simple à implémenter dans moins de 130 mm² et permet la conversion de puissance directement à partir d’une source 12 V pour les applications de conversion de proximité à faible courant en encombrement réduit nécessitant des performances de pointe.

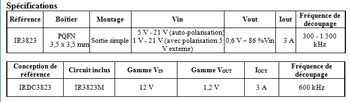

L’IR3823 présente une fréquence de découpage programmable entre 300 kHz à 1,5 MHz. Parmi les autres fonctions clés figurent une protection en surintensité compensée thermiquement, une protection contre les surtensions en sortie et une coupure thermique.

Outils de conception

Des datasheets sont disponibles sur le site Web d’International Rectifier, www.irf.com. Un outil Web interactif et simple d’utilisation est disponible sur http://mypower.irf.com/SupIRBuck. Il permet de sélectionner et de simuler rapidement les composants SupIRBuck. Un outil de conception SupIRBuck à tableur Excel et un modèle thermique Icepak sont également disponibles.

La conception de référence SupIRBuck IRDC3823 incluant ce nouveau composant peut également être commandée.
