Ils se posent sur la béquille ou sont associés au système breveté Multifix qui permet de les aimanter ou de les fixer sur armoire.

Le design est innovant, les appareils sont compacts, robustes et étanches (IP 67) pour faciliter les prises de mesure quel que soit l’environnement : maintenance industrielle, automatisation, installation électrique, enseignement supérieur et technique.

4 modèles de multimètres LCD ou graphiques sont déclinés pour chaque application. Ils assurent avec précision les mesures de tension (jusqu’à 1 000V), de courant (jusqu’à 20 A), de résistance (jusqu’à 50 MOhms), de fréquence (jusqu’à 5MHz), de température (de -200°C à 1 200°C)… Celles-ci en accès direct sont intuitivement symbolisées sous forme de pictogrammes sur le commutateur électronique à led lumineuse Des mesures secondaires relatives, surveillance horodatée, spécifications des tolérances et mathématique programmable offrent tous les outils indispensables à l’analyse de mesure.

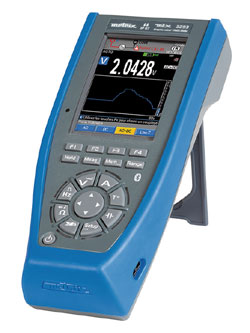

Un grand écran graphique couleur sur fond noir offre une lisibilité parfaite des courbes de mesure ou valeurs numériques enregistrées jusqu’à 10 séquences. Elles peuvent être affichées sous forme de trace, avec la possibilité de positionner des curseurs et d’effectuer un zoom sur une partie de la courbe enregistrée.

Une aide disponible en français et anglais est intégrée dans l’appareil et fournit les informations sur les mesures en cours. La communication USB est prévue pour le transfert des données vers un PC, pour l’enregistrement et la programmation avec les drivers LV/LW. La mise à jour du logiciel interne de l’appareil se fait en accédant au site internet une fois connecté au PC.

Caractéristiques techniques :

 Tensions DC, AC et AC+DC jusqu’à 1 000 V

 Courant avec lecture directe de 600/1 000 μA à 10 A /100 A **20 A (30 s max)

 Bande passante 200 kHz

 Précision de base 0,02 %

 Mesures de tension, courant, résistance, capacité, température, fréquence, continuité, puissance

 Enregistrement de 10 séquences de mesures et jusqu’à 6 500 valeurs en mémoire

 Multiples outils d’analyse : surveillance horodatée MIN/MAX/AVG/ Peak+ / Peak- / CF, sur toutes les positions principales horodatées

 Filtre MLI passe-bas, VLowZ basse impédance, mesure dB/dBm, rapport cyclique, largeur d’impulsion, comptage d’impulsion impulsions, diode…

 Communication USB ou Bluetooth

 300 V CAT IV / 600 V CAT III / 1 000 V CAT IV

http://www.chauvin-arnoux.com
