Annoncé sous la référence AD9154, ce convertisseur N/A 16 bits 4 voies à haut niveau d’intégration offre une bande passante de 2,4 Géch/s, avec à la clé des performances supérieures et la génération de plusieurs fréquences porteuses jusqu’à la fréquence de Nyquist en bande de base.

Analog Devices, Inc. (NASDAQ : ADI) annonce ce jour un nouveau convertisseur numérique/analogique 16 bits 4 voies à 2,4 Géch/sec, qui affiche les meilleures performances dynamiques de l’industrie dans la bande comprise entre 100 et 300 MHz. Destiné aux émetteurs complexes fonctionnant en fréquences intermédiaires (FI), le convertisseur AD9154 à haut niveau d’intégration est le seul convertisseur 16 bits/4 voies du marché doté d’une boucle à verrouillage de phase (PLL) intégrée et d’une interface JESD204B huit voies. L’association de ces caractéristiques permet aux concepteurs d’utiliser un seul et unique composant pour répondre à toutes les exigences des émetteurs GSM et LTE multi-porteuses conçus pour les macro-stations de base sans fil, les liaisons radio HF point-à-point, les liaisons radio militaires et les équipements de test radio. Ce nouveau convertisseur comprend de nombreuses fonctionnalités optimisées pour les applications FI complexes, y compris la modulation numérique complexe, la détection de puissance sur le signal d’entrée et la compensation en gain, phase et décalage. Visionner une vidéo relative au nouveau convertisseur

 Pour télécharger la fiche technique, afficher la page consacrée au produit et commander des échantillons : http://www.analog.com/AD9154
 Pour contacter les ingénieurs d’ADI sur EngineerZone™, la communauté d’assistance technique en ligne d’ADI :

Ce convertisseur numérique/analogique 16 bits 4 voies à 2,4 Géch/sec est conçu pour convertir deux signaux d’entrée numériques I/Q et ainsi créer un signal FI complexe appliqué à l’entrée d’une paire de cœurs de convertisseurs N/A intégrés. Il se caractérise par différents modes d’interpolation, ce qui augmente la fréquence d’échantillonnage du signal numérique jusqu’à la fréquence de Nyquist et permet de réaliser des filtres d’émission plus simples et moins onéreux en aval de la sortie analogique du convertisseur A/N. De plus, le circuit AD9154 comprend une fonction de correction du signal numérique pour convertisseurs en quadrature afin d’annuler la composante d’oscillateur local résiduelle et les bandes latérales indésirables.

Le convertisseur numérique/analogique 16 bits 4 voies AD9154 dispose d’une interface JESD204B huit voies qui simplifie la conception du circuit imprimé grâce à une latence déterministe et la possibilité de synchronisation de plusieurs composants reliés à différentes antennes — une caractéristique de plus en plus courante dans les stations de base sans fil et les communications radar

Le convertisseur numérique/analogique 16 bits 4 voies AD9154 élargit les capacités de transmission d’ADI à la gamme de fréquences comprise entre 100 et 300 MHz. Il vient s’ajouter au convertisseur numérique/analogique 16 bits 4 voies qui fonctionne dans la plage comprise entre le continu et 100 MHz, et sera rejoint courant en 2015 par un convertisseur numérique/analogique 16 bits 2 voies.

Principales caractéristiques du convertisseur AD9154

 Taux de fuite entre canaux adjacents (ACLR) dans la bande de 20 MHz LTE simple porteuse : 76,7 dBc à la fréquence intermédiaire de 180 MHz ;
 Distorsion d’intermodulation (IMD) GSM à six porteuses : 78 dBc pour un espacement entre porteuses de 600 kHz à la fréquence intermédiaire de 180 MHz ;
 Plage dynamique sans interférence (SFDR) : 72 dBc à la fréquence intermédiaire de 180 MHz, -6 dBFS ;
 Interface JESD204B 8 voies ;
 Prise en charge de convertisseurs numérique/analogique 4 voies ou 2 voies ;
 Faible consommation : 2,1 W à 1,5 Géch/sec.

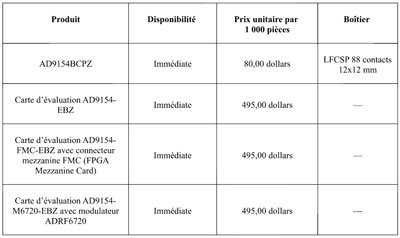

Prix, disponibilité et composants complémentaires

Digi-Key et Mouser proposent dès à présent des cartes d’évaluation.

Les sorties du convertisseur numérique/analogique 16 bits 4 voies AD9154 sont optimisées pour assurer l’interface avec les modulateurs en quadrature RF de la gamme ADRF672x d’Analog Devices, le modulateur en quadrature ADL5375, le régulateur linéaire (LDO) à bruit ultra faible ADM7150 et le synthétiseur large bande ADF4351 avec oscillateur VCO.
