Bien que dans le monde moderne, les composants électroniques de base tels que les résistances, les condensateurs et les bobines d’arrêt restent souvent dans l’ombre des microprocesseurs omniprésents, ces composants apparemment triviaux constituent la base sans laquelle aucun système électronique avancé ne pourrait exister. C’est grâce à ces éléments que sont réalisées les tâches et fonctions de base des circuits électroniques.
Résistances SMD
Condensateurs
Bobines d’arrêt
Utilisation des éléments Power Supply
Le catalogue TME comprend des offres de nombreuses entreprises produisant des composants passifs. L’un d’eux est le géant japonais de l’électronique Panasonic. Il serait difficile de décrire tous les composants disponibles dans le catalogue TME dans un seul texte, c’est pourquoi cette fois nous nous concentrerons sur quelques catégories sélectionnées. Il est important de noter que les éléments d’alimentation de Panasonic se caractérisent par une conception bien pensée, grâce à laquelle la durée de vie des composants est multipliée par deux. Dans le même temps, les concepteurs ont réussi à réduire considérablement la taille des produits, ce qui a permis d’économiser jusqu’à 60 % de l’espace nécessaire à l’application des PCB, ce qui est très important dans de nombreux appareils.
Les résistances sont des composants électroniques de base qui contrôlent le flux de courant dans les circuits électriques. Dans le catalogue de résistances Panasonic, nous pouvons trouver des éléments dans différentes variantes de boîtiers : 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2012 et 2512, avec des valeurs typiques pour les circuits électroniques. Les composants adaptés au montage en surface SMD sont disponibles en plusieurs variantes de puissance, de 50 mW à 3 W. De plus, les résistances sont conformes à la norme AEC-Q200.
L’offre de TME comprend également des condensateurs, c’est-à-dire des éléments électroniques de base destinés au stockage de l’énergie. Panasonic fournit plusieurs types de ces éléments, entre autres : des condensateurs polymères et hybrides destinés à l’assemblage SMD et THT, des condensateurs électrolytiques à polarisation spécifique et des éléments à structure en feuille. Ces condensateurs peuvent fonctionner à différentes valeurs de tension, de 2 V DC à 2 000 V DC, et se caractérisent également par différentes valeurs de capacité allant de 0,1 nF à 22 mF. Comme les résistances, les éléments capacitifs sont conformes à la norme AEC-Q200 et sont disponibles dans différentes variantes de boîtiers, vous permettant ainsi de choisir un condensateur parfaitement adapté à la solution conçue.
Un autre groupe de composants passifs de base proposés par Panasonic sont les bobines d’arrêt. Ils sont utilisés pour filtrer les signaux et (dans certains cas) pour stocker de l’énergie. Une large gamme de ce type d’éléments du fabricant japonais est disponible dans le catalogue TME. Conçues pour un montage en surface SMD, les bobines d’arrêt se caractérisent par une inductance allant de 0,33 H à 0,1 mH et leur courant de fonctionnement varie de 1,7 A à 56,7 A. Les bobines d’arrêt filaires Panasonic sont conformes à la norme AEC-Q200 et leur tolérance est de +/- 20%.

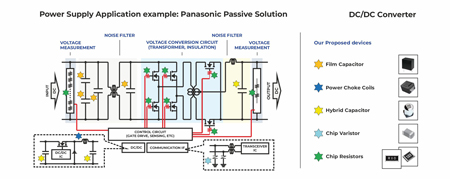

L’application évidente des composants d’alimentation électrique concerne les systèmes d’alimentation électrique. Comme l’indique le fabricant, les résistances, condensateurs et bobines d’arrêt Panasonic sont idéaux pour les convertisseurs de tension DC/DC utilisés pour convertir la tension continue d’un niveau à un autre. Grâce à une large gamme de composants, ces types d’appareils peuvent être conçus de nombreuses manières, en fonction des exigences spécifiques d’une application donnée. En disposant des informations sur la tension d’alimentation, la tension de sortie attendue, le courant maximum circulant dans le convertisseur, mais aussi son efficacité, vous pourrez facilement sélectionner les composants adaptés parmi l’offre de Panasonic. Comme nous avons déjà mentionné, les composants du fabricant japonais permettent de réduire considérablement l’espace nécessaire à la création du système, ce qui est d’une grande importance dans le cas d’appareils utilisés dans de nombreuses applications industrielles et utilitaires, où la miniaturisation est une priorité. Dans le même temps, la haute qualité et la fiabilité des composants Panasonic permettent de prolonger la durée de vie des systèmes, ce qui permet de réduire les coûts et la charge de travail des techniciens de service et des spécialistes de maintenance. Les éléments passifs évoqués ne sont qu’un fragment de toute la gamme proposée par le géant japonais. Dans le catalogue TME, vous allez trouver également une large sélection de produits pour l’automatisation. Parmi ces produits il y a entre autres : différents types de capteurs (photoélectriques, inductifs, à fibre optique et autres), de systèmes de régulation et de contrôle (interrupteurs, compteurs ou contrôleurs PLC), ainsi que de moteurs électriques. Comme dans le cas des éléments passifs, dans le cas des produits d’automatisation, le fabricant a assuré la qualité et la précision de ses solutions, ce qui garantit que ces éléments répondront aux exigences élevées de l’industrie industrielle.
