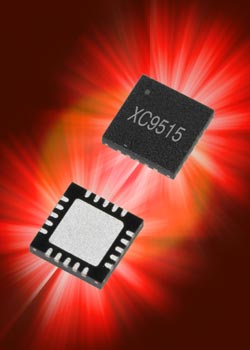

Flux RSS . Cette série est disponible dans le boîtier compact QFN-20 et peut être utilisée avec de nombreuses applications, incluant les lecteurs DVD et Blu-ray, les télévisions et modules LCD, les imprimantes à fonctions multiples ainsi que les set top boxes.
Le bloc convertisseur DC/DC fonctionne avec une tension d’alimentation allant de 2,5V à 5,0V, pour fournir des tensions de sortie pouvant être réglées en usine de 1,2V à 4,0V par pas de 100mV par canal et des courants de sortie jusqu’à 800mA. Il incorpore un driver de MOSFET canal P (0,35Ω) et un transistor de commutation synchrone canal N (0,35Ω). En réduisant au minimum la résistance des transistors incorporés, la série XC9515 peut générer un rendement allant jusqu’à 95% (VIN=5V, VOUT=3.3V) et un courant de sortie stable pouvant aller jusqu’à 800mA par canal. Par ailleurs, la fréquence de commutation de 1MHz, permet l’emploi de petits inducteurs, permettant aux ingénieurs de réduire considérablement leur empreinte de conception.
Tous les dispositifs de la série XC9515 offrent un certain nombre de mesures de sécurité incluant les protections contre les courts-circuits, les circuits thermiques d’arrêt et les circuits à verrouillage (limite antisurtension). Un dispositif de verrouillage en cas de tension basse est également incorporé, coupant l’alimentation électrique si la tension d’entrée chute au-dessous de 1,8V, ce qui permet de prévenir les fonctionnements anormaux et garantir un démarrage normal après les mouvements de baisse du courant. Le bloc du détecteur de tension peut être utilisé pour régler librement le temps de retard en connectant un condensateur externe. La gamme de détection de tension se situe entre 2V et 5,5V (+/-2%) et grâce à la fonction reset manuelle, le dispositif peut sortir à tout moment un signal reset.
De plus amples informations sur la série XC9515, comprenant une fiche technique de support, peuvent être trouvées directement sur le site de Torex Semiconductor : http://www.torex-europe.com/product...
