Analog Devices, annonce sous la référence AD7768-1

Publication: Août 2018

Partagez sur

Le nouveau convertisseur analogique/numérique sigma-delta d’Analog Devices fournit une solution d’acquisition de données unique à la fois configurable et réutilisable pour la conversion de signaux en courants continu et alternatif...


Analog Devices, annonce sous la référence AD7768-1 un convertisseur analogique/numérique sigma-delta ( ?¦¤) 24 bits monovoie, qui combine basse consommation et performances élevées pour les opérations de conversion de signaux alternatifs (AC) et continus (DC). Le convertisseur AD7768-1 permet de réaliser des solutions d’instrumentation basse consommation conçues pour surveiller l’état opérationnel des équipements de maintenance prédictive (mesure des vibrations et de la qualité de l’énergie), de tests audio et acoustiques, de santé structurelle et de tests électriques automatiques et modulaires. Ce convertisseur convient également aux appareils médicaux, tels que les électroencéphalogrammes (EEG), électromyogrammes (EMG) et électrocardiogrammes (ECG).

Formant une solution unique à la fois configurable et réutilisable, le convertisseur AD7768-1 établit une nouvelle référence en matière de performances combinées AC et DC. Cette fonctionnalité permet aux concepteurs d’instruments et de systèmes industriels de réutiliser la chaîne d’acquisition élémentaire dans différentes variantes de mesure, dans des applications avec isolation voie-à-voie ou non. Un seul et unique convertisseur est utilisé pour les différents équipements, critères de performances et plages de mesure, ce qui minimise le nombre de topologies de référence nécessaires tout en réduisant les coûts et les délais de mise sur le marché.

Le convertisseur AD7768-1 comprend un modulateur ?¦¤ et un filtre numérique pour mesurer les signaux alternatifs et continus de façon fidèle et synchronisée dans le domaine de l’instrumentation. Le haut débit et la bande passante d’entrée (110,8 kHz) contribuent à réduire le coût et la durée des tests, améliorant ainsi la qualité et l’intégrité des mesures effectuées.

L’AD7768-1 dispose de fonctions de filtrage numérique programmable étendues qui permettent de répondre à de multiples exigences système concernant les mesures de haute précision dans le domaine fréquentiel et la mesure en entrée continue avec un faible temps de latence. Ce convertisseur analogique/numérique intègre également un tampon de précharge sur chaque entrée analogique, ce qui simplifie de manière considérable la conception des circuits de pilotage externes. L’entrée référence à haute impédance est adaptée pour tout type de référence utilisée en externe.

Le convertisseur 24 bits AD7768-1 offre le plus bas niveau de non-linéarité intégrale (INL) et de distorsion de l’industrie dans la bande passante la plus large disponible. Par rapport aux produits concurrents, il améliore la dérive de la tension de décalage par un facteur de 20, divise l’erreur de gain par 40 et réduit la dérive du gain par 3. Pour tirer pleinement parti des performances du convertisseur analogique/numérique AD7768-1, il est important de choisir le bon circuit d’attaque. Analog Devices préconise l’utilisation de circuits d’attaque disponibles sur son site : analog.com/en/products/amplifiers/a...

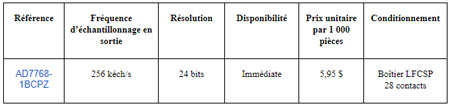

Prix et disponibilité

http://www.analog.com/
