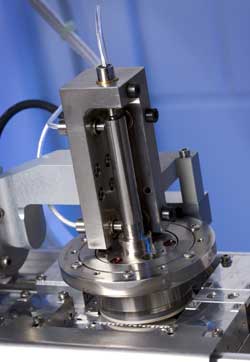

Il se compose d’un système capacitif Elite à 3 ou 5 voies de mesure, d’une simple ou double sphère étalon, d’un module TMP 190 pour le déclanchement du signal, d’une interface USB 2.0 et d’un logiciel opérant suivant les dernières normes ISO.

Les capteurs capacitifs montés dans le porte capteur mesurent le déplacement de la sphère étalon de très grande précision lors de la rotation, complète (360°) ou partielle. Cela permet également la mesure de goniomètres. Toutes les séquences de mesure peuvent être programmées pour n’importe quel angle, être répétées et/ou bidirectionnelles. Le logiciel analyse et affiche les résultats en temps réel. Les tests comprennent : la mesure d’inclinaison « Tilt » avec direction sensible fixe, la mesure d’erreur radiale avec sensibilité tournante, la mesure d’erreur radiale avec sensibilité fixe, la mesure d’inclinaison « Tilt » radiale, l’erreur de mouvement axial, etc.

http://www.ibspe.fr
