Nouveau module d’acquisition de données haute précision d’Analog Devices

Publication: 28 mai

Partagez sur

Le module d’acquisition de données µModule® d’Analog Devices réduit l’encombrement et les délais de mise sur le marché des systèmes de mesure...


Analog Devices, Inc, annonce sous la référence ADAQ23875 une nouvelle solution µModule® d’acquisition de données 16 bits à 15 Méga-échantillons par seconde (Méch/s). Elle est conçue pour numériser les signaux transitoires rapides dans les applications d’analyse de puissance et créer une boucle de contrôle numérique à faible latence dans les applications de test de type « Hardware in the Loop » (HiL) ou les sourcemètres (SMU). Le module ADAQ23875 embarque le circuit de conditionnement du signal critique chargé de la mise à l’échelle du signal transmis par le capteur, avec à la clé un encombrement divisé par quatre par rapport à une solution discrète équivalente.

Le µModule ADAQ23875 réduit le cycle de développement des systèmes de mesure de précision à haut débit en exécutant les opérations de sélection, d’optimisation et de layout des composants jusqu’alors prises en charge par le concepteur. En intégrant dans le boîtier une plus grande partie de la chaîne du signal, l’ADAQ23875 permet de répéter le haut niveau de performances pendant toute la durée de vie du système en fabrication, ce qui réduit le coût total pour les équipementiers (OEM). La famille ADAQ2387x est déclinée en résolutions de 16 et 18 bits avec différentes gammes de tension d’entrée.

Principales caractéristiques de l’ADAQ23875

- Solution d’acquisition de données (DAQ) 16 bits à 15 Méch/s

- Intégration du circuit de mise à l’échelle du signal de précision

- Large gamme de tensions d’entrée de mode commun (-1 à +4 V) avec un taux de réjection CMRR élevé de 96 dB

- Encombrement divisé par 4

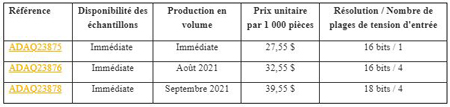

Prix et disponibilité

https://www.analog.com/
