Composé de quatre circuits à très haut niveau d’intégration, ce chipset constitue une solution complète qui réduit de manière significative le nombre de composants requis par les unités radio 5G opérant dans la gamme de fréquences comprise entre de 24 et 47 GHz.

À l’heure où le déploiement des réseaux 5G à ondes millimétriques (mmW) s’accélère aux quatre coins du monde, les opérateurs subissent une pression de plus en plus forte pour réduire les coûts de déploiement tout en étendant l’empreinte de leur réseau avec des unités radio à la fois moins gourmandes en énergie, plus légères et plus fiables. Ce challenge nécessite l’utilisation de produits large bande hautement linéaires, compacts et économes en énergie qui permettent de réutiliser les designs dans plusieurs bandes, sans impact sur la qualité ni sur les performances. En optant pour le nouveau jeu de circuits frontal 5G à ondes millimétriques d’ADI, les OEM peuvent s’écarter du canal de la bande étroite où les solutions concurrentes privilégient un compromis entre difficulté de conception du design, performances RF et bande passante tout en externalisant des éléments de propriété intellectuelle majeurs, tels que le conditionnement, les tests et la modélisation thermique.

Ce nouveau jeu de circuits embarque deux convertisseurs élévateurs/abaisseurs de fréquences (UDC : UpDown Converters) monovoie (1T1R) et deux circuits intégrés de formation de faisceaux 16 voies à double polarisation en technologie CMOS avancée. L’efficacité énergétique et la puissance de sortie linéaire délivrées par les circuits de formation de faisceaux permettent de réduire simultanément la taille, le poids, la consommation et le coût des réseaux à commande de phase en ondes millimétriques par rapport aux produits concurrents. Les convertisseurs élévateurs/abaisseurs de fréquences à pleine bande passante avec un niveau d’attaque élevé évitent de recourir à des variantes de fréquences et «  absorbent  » les étages d’attaque, ce qui réduit la nomenclature. Ce jeu de circuits assure en outre le fonctionnement transparent des fonctions d’étalonnage des réseaux à commande de phase en ligne sur le site de production, en plus de la mémoire non volatile (NVM) d’usine, grâce à des blocs de propriété intellectuelle brevetés. Les OEM peuvent ainsi s’affranchir des contraintes inhérentes aux designs historiquement dotés de mémoires non volatiles et dont le circuit de formation de faisceaux était étalonné une seule et unique fois en usine, une méthode qui exclut les non-idéalités externes aux circuits intégrés et produit des résultats d’étalonnage insuffisants.

Le chipset frontal 5G à ondes millimétriques d’Analog Devices se compose des circuits suivants  :

 ADMV4828 : ce circuit de formation de faisceaux à 16 voies couvre l’ensemble de la bande de fréquences comprise entre 24 et 29,5 GHz avec un unique circuit intégré  ; sa puissance de sortie est supérieure à 12,5 dBm pour une amplitude du vecteur d’erreur (EVM) de 3 %, une forme d’ondes 5G NR avec modulation d’amplitude en quadrature 64QAM de 400 MHz et une consommation de seulement 310 mW/voie. https://www.analog.com/admv4828

 ADMV4928 : ce circuit de formation de faisceaux à 16 voies couvre la totalité de la bande de fréquences comprise entre 37 et 43,5 GHz avec un seul circuit intégré  ; la puissance de sortie est supérieure à 11,5 dBm pour une amplitude du vecteur d’erreur (EVM) de 3 %, une forme d’ondes 5G NR avec modulation d’amplitude en quadrature 64QAM de 400 MHz et une consommation de seulement 340 mW/voie. https://www.analog.com/admv4928

 ADMV1128 : convertisseur élévateur/abaisseur large bande de 24 à 29,5 GHz avec commutateur RF intégré (en option), modes de multiplication de signaux d’oscillateur local (LO) x2/x4 hybride et prise en charge des signaux I et Q dans la bande de base. https://www.analog.com/admv1128

 ADMV1139 : convertisseur élévateur/abaisseur large bande de 37 à 50 GHz compatible avec les prochaines bandes de 47 GHz, ainsi que les bandes 5G NR de 37 à 43,5 GHz, dans un unique circuit intégré avec commutateur RF intégré et mode hybride (en option), et prise en charge des signaux I et Q dans la bande de base. https://www.analog.com/admv1139

Grâce à l’expérience acquise de longue date dans le domaine des solutions pour chaînes de signal à ondes millimétriques, Analog Devices propose en interne une offre de gestion complète de la qualité et de développement de boîtiers qui permet aux ingénieurs de créer rapidement des unités radio 5G fiables, entièrement optimisées et personnalisables.

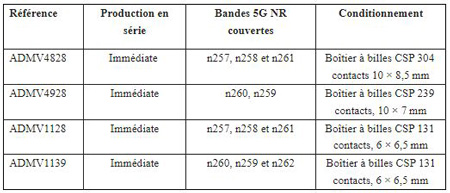

Disponibilité

https://www.analog.com/
