La société Kyocera Corporation a développé un nouveau film méta-surface de type transmission qui est capable de rediriger les ondes radio dans la direction souhaitée. Ce film méta-surface innovant peut être appliqué sur des surfaces telles que les vitres et les supports acryliques, élargissant ainsi la zone de service des réseaux 5G et 6G à ondes millimétriques tout en conservant les qualités esthétiques.

Contexte du développement

Les signaux d’ondes millimétriques (bande de 28 GHz) utilisés dans la 5G ainsi que dans les bandes de fréquences plus élevées envisagées pour la 6G présentent un degré de propagation rectiligne élevé. Par conséquent, les obstacles peuvent perturber la ligne de visée des stations de base, ce qui entraîne une dégradation de la qualité des communications. Afin de faire face à ce défi, Kyocera a développé des plaques méta-surfaces de type transmission1 qui permettent de courber les ondes radio provenant des stations de base. Le tout nouveau film de méta-surface transparent et flexible offre une solution qui priorise à la fois l’esthétique et la facilité d’installation. Cela permet aux utilisateurs de sélectionner la solution appropriée en fonction des besoins environnementaux en choisissant par exemple les plaques méta-surface conventionnelles à base de substrat pour la durabilité ou le nouveau film de méta-surface pour les zones sensibles d’un point de vue esthétique.

Les avantages clés du nouveau film :

1. Un film fin, flexible et transparent pour une installation facile

Grâce à la structure d’éléments brevetée de Kyocera, le film conserve des propriétés de réfraction des ondes radio élevées, comparables à celles des plaques méta-surface conventionnelles, tout en présentant un facteur de forme de film flexible. Il se compose de trois couches : une couche adhésive, une couche de méta-matériaux ainsi qu’une couche de protection, d’une épaisseur globale d’environ 200 ¦Ìm. Cette structure ultra-mince facilite l’installation sans construction spéciale. Cela permet une fixation simple aux fenêtres, aux supports acryliques et à d’autres structures existantes afin de servir de point de relais d’ondes radioélectriques pour étendre les zones de service.

De plus, la couche de méta-matériaux comprend des électrodes conductrices transparentes. Ainsi, la transmission de la lumière visible est supérieure à 80 %. Cela permet de minimiser l’impact sur l’esthétique de la structure attachée tout en permettant des installations dans des environnements où le maintien de l’intégrité scénique est essentiel. En outre, sa flexibilité facilite l’installation sur des surfaces incurvées.

2. Des tailles et des configurations personnalisées pour une conception flexible du réseau

En général, la zone de couverture des films et des plaques méta-surface augmente proportionnellement à leur taille. Les plaques méta-surfaces conventionnelles peuvent être fabriquées sur mesure en différentes tailles- Par contre, leur caractère rigide rend difficile le redimensionnement après la production. En comparaison, le nouveau film méta-surface peut être découpé à la taille souhaitée après la production et combiné à plusieurs feuilles afin de créer une plus grande surface de réfraction. Par ailleurs, l’angle de réfraction peut être sélectionné sur une plage de 0 à 60 degrés. Cela permet une conception très souple de la formation des faisceaux ainsi qu’une extension optimisée de la zone de service.

Les résultats expérimentaux utilisant des signaux d’ondes millimétriques 5G

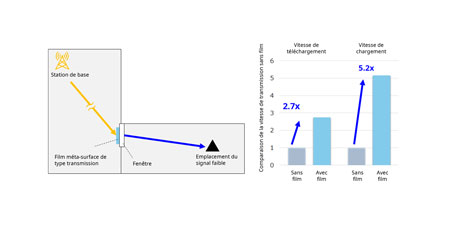

Kyocera a effectué des tests dans un environnement 5G à ondes millimétriques (28GHz) en intérieur afin d’évaluer l’efficacité du film méta-surface. Lors de ces tests, un appareil mobile a été placé dans une zone où la couverture du signal de la station de base était faible. Cela a entraîné une faible réception du signal. Lorsque le film méta-surface a été appliqué sur la vitre d’une fenêtre, la vitesse de transmission s’est considérablement améliorée, les vitesses de téléchargement pouvant être multipliées par 2,7 et les vitesses de téléversement par 5,2.

Grâce au développement d’une technologie avancée de méta-surface, Kyocera a été à l’avant-garde de la résolution des problèmes de couverture dans les communications 5G et 6G. En vue d’une mise en œuvre dans le monde réel, Kyocera continuera à travailler à la commercialisation de son film méta-surface de type transmission. L’entreprise reste déterminée à développer des solutions nouvelles et innovantes qui contribuent à l’avancement de l’industrie des télécommunications et de la société dans son ensemble.
