Smiths Interconnect, un fournisseur leader de solutions de connectivité à haute fiabilité, annonce le lancement d’EZiCoax, un contact coaxial RF monobloc de 50 ohms, monté par compression, et destiné aux transmissions de signaux carte à carte avec une fréquence de données pouvant aller jusqu’à 40 GHz. EZiCoax permet une transmission de données sécurisée, précise et fiable dans les applications aérospatiales et de défense à forte valeur ajoutée, telles que les communications par satellite et les systèmes radar avancés.

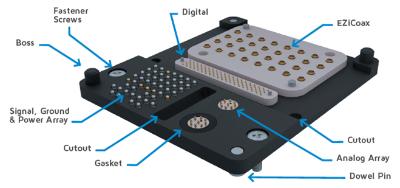

Pionnier reconnu de la technologie des sondes à ressort, Smiths Interconnect met à profit des décennies d’expertise dans la conception de contacts à ressort et de connecteurs interposeurs. EZiCoax tire parti de cet héritage en utilisant la technologie des sondes à ressort dans ses conducteurs centraux et externes pour créer une connexion entièrement conforme entre les circuits imprimés (PCB). Le plus petit modèle de câble coaxial présente un profil bas, jusqu’à une distance carte à carte de 3,30 mm, et peut être utilisé sur un pas de seulement 3 mm. EZiCoax offre des performances exceptionnelles, avec une fréquence de données allant jusqu’à 40 GHz. Il est conçu pour être intégré à des solutions d’interposition garantissant l’alignement et offrant la possibilité d’intégrer différents types de contacts de signal et d’alimentation, ainsi que des fonctionnalités supplémentaires telles que des joints et des bossages, améliorant ainsi la conformité et la polyvalence.

Le développement d’EZiCoax est la réponse de Smiths Interconnect à la demande des principaux acteurs du marché pour des solutions de montage par compression sans soudure dans le domaine de la signalisation de données haute fréquence.

Mark Kelleher, Directeur de la Connectors Business Unit chez Smiths Interconnect, commente : « EZiCoax est une solution efficace, développée pour répondre aux stricts besoins des applications les plus exigeantes. Grâce à ses avantages reconnus en termes de facilité d’assemblage et de maintenance, cette solution permet de réduire les rebuts de production en minimisant le risque d’endommagement des circuits imprimés et des connecteurs pendant le processus d’assemblage. Comparés aux connecteurs SMP à souder traditionnels, les interposeurs EZiCoax, avec des forces d’accouplement et de désaccouplement plus faibles appliquées aux circuits imprimés et un recours réduit aux renforts de carte, offrent une solution fiable et personnalisable, permettant l’intégration de contacts numériques et de puissance mixtes. dans un seul réseau ».

EZiCoax est une solution qui ne nécessite aucune soudure sur les circuits imprimés pour la connexion. Chaque contact ne demande qu’une force de compression de moins de 1,39 newton pour assurer une connexion fiable, tandis qu’aucune force d’extraction n’est requise pour une solution à ressort. EZiCoax ne nécessite que peu d’assemblage ; il suffit de l’aligner sur le circuit imprimé et de le comprimer pour une connexion fiable. Par conséquent, les interposeurs EziCoax peuvent être installés et désinstallés avec un minimum d’effort. De plus, grâce aux forces minimales impliquées, les interposeurs EZiCoax supportent un plus grand nombre de cycles d’accouplement et de désaccouplement, garantissant ainsi un coût de possession inférieur à celui des solutions commerciales existantes, avec des besoins de maintenance réduits et une durée de vie prolongée.

Les interposeurs EZiCoax sont intrinsèquement conformes et offrent des capacités de connexion à l’aveugle fiables. Ils constituent une solution idéale pour déconnecter rapidement des applications lors d’une réparation ou d’un remplacement de système. Les interposeurs EZiCoax permettent de remédier efficacement aux problèmes de désalignement de la cible, car les connecteurs de sonde à ressort sont conformes de par leur conception et ne nécessitent qu’un plot plat comme cible. Le contact est maintenu tant que la pointe de la sonde touche un point quelconque de la cible, ce qui permet de compenser tout désalignement.

Les interposeurs EZiCoax peuvent fonctionner à des fréquences de transmission de données allant jusqu’à 40 GHz avec une perte d’insertion minimale (inférieure à -1 dB). Ils sont conçus pour offrir un blindage supérieur contre les signaux parasites et d’excellentes caractéristiques de diaphonie. La capacité à fonctionner jusqu’à la gamme des très hautes fréquences (Extremely High Frequency range, EHF) et une fiabilité mécanique et électrique supérieure font d’EZiCoax un produit parfaitement adapté aux applications de signalisation de données les plus exigeantes, notamment :

 Communications satellite-sol et inter-satellites permettant une coordination sécurisée et efficace du contrôle de mission.
 Systèmes radar avancés sol-sol et air-sol pour un ciblage de précision, une surveillance renforcée et la détection des menaces et des risques de collision dans les environnements militaires et spatiaux.
 La 5G et les réseaux sans fil de nouvelle génération pour des communications ultra-rapides.

Par rapport aux solutions commerciales existantes, EZiCoax de Smiths Interconnect assure une intégration et un assemblage plus faciles et plus rapides, des performances de transmission de données supérieures, une fiabilité mécanique et électrique exceptionnelle, ainsi qu’un service de qualité supérieure et l’expertise technique d’un leader reconnu des solutions d’interconnexion à sondes à ressort pour les marchés de l’espace, de la défense et des télécommunications.
