Würth Elektronik étend son outil de conception gratuit REDEXPERT en y intégrant le sélecteur de transformateur de détection de courant. Cet outil permet aux développeurs de sélectionner les transformateurs de détection de courant (Current Sense Transformers) appropriés dans le portefeuille du fabricant de composants électroniques et électromécaniques, en fonction des paramètres pertinents pour leur application.

Les transformateurs de détection de courant pour la mesure du courant alternatif offrent des avantages uniques par rapport aux autres solutions de détection de courant : isolation galvanique, faible perte de puissance, grande immunité au bruit de signal et conception simple du circuit. Le choix du capteur de courant approprié peut s’avérer difficile en fonction de l’application. Le sélecteur de transformateur de détection de courant de Würth Elektronik offre un outil de conception unique qui n’était jusqu’à présent pas disponible sur le marché sous cette forme.

Simulation incluse

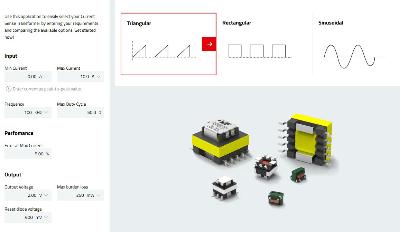

Après avoir saisi les paramètres - courant, fréquence, type de signal et taux d’erreur maximal souhaité - le sélecteur identifie toutes les options disponibles dans la base de données de produits de Würth Elektronik correspondant à ces critères. L’outil fournit une liste de composants avec les paramètres correspondants et simule à la fois l’augmentation de la température et l’erreur en fonction de la fréquence et du courant. L’outil permet également de comparer directement différentes options via une vue de simulation et fournit une page regroupant toutes les informations pertinentes pour le composant sélectionné. Ces simulations, basées sur des séries de mesures, évitent aux développeurs d’avoir effectuer leurs propres tests lors de la sélection des transformateurs de détection de courant. Le processus de sélection sans le sélecteur de transformateur de détection de courant REDEXPERT est le suivant : Tout d’abord, le transformateur de détection de courant doit être sélectionné avec une constante ET appropriée afin d’eviter la saturation même dans des conditions défavorables, c’est-à-dire à basse fréquence et avec des courants élevés. Il est également important de s’assurer que le transformateur de détection de courant ne surchauffe pas au courant maximum. Enfin, les caractéristiques d’erreur requises pour l’application spécifique doivent également être prises en compte lors de la sélection du composant. Les fiches techniques des transformateurs de détection de courant ne couvrant pas tous les paramètres pertinents pour l’application - et ne peuvant pas le faire de manière réaliste dans la pratique - il est souvent nécessaire de tester plusieurs composants pour faire le meilleur choix.

Applications

Les applications typiques des transformateurs de détection de courant comprennent la mesure du courant alternatif, les alimentations à découpage, la détection de surcharge, la détection de délestage/arrêt de charge, le comptage, la mesure de charge et la détection de courant à haute fréquence.
