Ces nouveaux interrupteurs DIP lavables plaqués or permettent de créer des cartes de circuits imprimés haute densité dans les conceptions soumises à des contraintes d’espace

Littelfuse, Inc. (NASDAQ : LFUS), société créatrice de technologies industrielles en faveur d’un monde plus durable, plus connecté et plus sûr, annonce ce jour le lancement de la série TDB de Littelfuse/C&K®, une gamme d’interrupteurs DIP demi-pas ultra-miniatures pour montage en surface conçus pour les conceptions de cartes de circuits imprimés haute densité au sein desquelles l’espace, la fiabilité et la fabricabilité sont essentielles. (Voir la vidéo.)

La taille des systèmes électroniques n’ayant de cesse de diminuer, les ingénieurs sont confrontés à des difficultés croissantes : ils doivent dimensionner les configurations et insérer les interrupteurs dans des conceptions toujours plus compactes sans compromettre les performances électroniques ou la vitesse d’assemblage. La série TDB les aide à faire face à ces défis en réduisant considérablement la taille du mécanisme interne, avec un encombrement demi-pas de 1,27 mm qui garantit une densité de composants accrue tout en préservant la fiabilité électrique et mécanique.

Cette série est dotée de contacts bifurqués plaqués or pour une intégrité et une stabilité des signaux à faible résistance et se caractérise par une conception avec joint d’étanchéité supérieur permettant la soudure automatisée en montage en surface et le nettoyage aqueux post-refusion. Conçue comme un complément à la série TDA de C&K, la série TDB accroît la flexibilité de conception pour les applications nécessitant des interrupteurs DIP à montage en surface ultra-compacts.

Avec des valeurs nominales de contact pouvant atteindre 50 V DC, 100 mA (à l’état stable) et une durée de vie mécanique et électrique de 1 000 cycles, la série TDB garantit des paramètres de configuration fiables sur un vaste ensemble de systèmes de commande basse consommation. Les interrupteurs sont compatibles avec les processus SMT standard et sont vendus sous forme de tubes ou de bandes et bobines afin de servir au mieux les environnements de production en grands volumes.

« Quand l’espace est primordial et que la fiabilité n’est pas négociable, la série TDB offre précisément ce dont les ingénieurs en conception ont besoin », se félicite Jesus Santos, Global Product Manager chez Littelfuse. « Son encombrement ultra-miniature, ses contacts plaqués or et son joint d’étanchéité lavable permettent des conceptions sûres même dans les applications denses très exigeantes. »

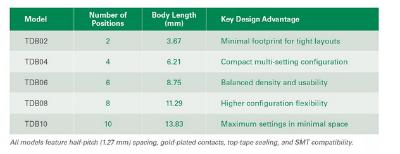

Options de configuration de la série TDB

Marchés et applications visés La série TDB est particulièrement appropriée dans les environnements suivants :

 Équipements de commande industrielle
 Alimentations électriques et convertisseurs
 Systèmes de sécurité et d’alarme anti-incendie
 Automatisation des bâtiments et détection de fumée
 IoT grand public et équipements de domotique

FAQ relative aux interrupteurs DIP TDB

 1. Qu’est-ce qui distingue la série TDB des commutateurs DIP traditionnels ? La série TDB utilise une conception demi-pas (1,27 mm) à montage en surface qui réduit considérablement l’encombrement sur la carte de circuits imprimés tout en permettant l’assemblage SMT automatisé et le nettoyage post-traitement.

 2. En quoi la fabrication profite-t-elle du joint d’étanchéité supérieur ? Le joint protège les contacts internes pendant la soudure par refusion et le nettoyage aqueux, ce qui améliore la productivité et la fiabilité à long terme dans le cadre de la production en grands volumes.

 3. À quelles performances électriques les concepteurs peuvent-ils s’attendre ? Les interrupteurs TDB se distinguent par des valeurs nominales de contact ¨¤ l¡¯¨¦tat stable pouvant atteindre 50 V DC, 100 mA, une r¨¦sistance de contact maximale de 100 m¦¸ et une dur¨¦e de vie m¨¦canique et ¨¦lectrique de 1 000 cycles.

 4. Quelles sont les configurations disponibles ? La série propose des options à 2, 4, 6, 8 et 10 positions pour permettre aux concepteurs d’adapter la densité de configuration aux besoins de l’application.

 5. Comment la série TDB se positionne-t-elle au sein du portefeuille d’interrupteurs DIP de C&K ? La série TDB vient compléter la série TDA en proposant une alternative demi-pas plus compacte destinée aux conceptions au sein desquelles l’espace sur la carte de circuits imprimés est cruciale.

Disponibilité

Les interrupteurs DIP TDB sont disponibles sous forme de tubes ou de bandes et bobines. Pour toute demande d’échantillons, adressez-vous à un distributeur Littelfuse agréé dans le monde entier. Pour consulter la liste des distributeurs Littelfuse, rendez-vous sur le site https://www.littelfuse.com
