ROHM a mis au point de nouvelles diodes de protection contre les décharges électrostatiques : la série RESDxVx. Elles se distinguent à la fois par une résistance dynamique (Rdyn) exceptionnellement basse et une capacitance extrêmement faible, à la pointe de l’industrie. Cela les rend adaptées à un large éventail d’applications de communication de données à grande vitesse.

Au cours de ces dernières années, l’essor fulgurant des technologies de transmission de données à grande vitesse, combiné à la réduction de taille des composants électroniques de pointe, a profondément modifié les paysages concurrentiels de l’industrie et de l’automobile. Par conséquent, les normes de protection contre les décharges électrostatiques pour les cartes et les modules dans le système ont connu chaque année une augmentation significative. En même temps, les avancées en matière de fonctionnalités et la diminution de la taille des composants ont inexorablement entraîné une baisse de la tolérance des circuits intégrés aux surtensions électriques et aux décharges électrostatiques. Cette situation a entrainé une augmentation importante de la demande pour des appareils de protection contre les décharges électrostatiques. Ils doivent présenter à la fois une faible capacitance pour préserver l’intégrité des signaux à grande vitesse et une faible résistance dynamique pour assurer une protection optimale des circuits intégrés délicats.

Dans les communications de nouvelle génération qui dépassent les 10Gb/s, même une capacitance parasite infime peut fausser significativement les formes d’ondes du signal. Toutefois, la diminution de la capacitance parasite entraîne inévitablement un compromis avec la résistance dynamique, ce qui rend difficile d’atteindre un haut niveau de qualité de communication tout en garantissant une protection optimale du circuit intégré.

ROHM a relevé ce défi en créant la série RESDxVx. Elle a été pensée pour assurer des communications à grande vitesse en diminuant la capacitance et la résistance dynamique. Pour les interfaces dépassant 10Gb/s, il est primordial de réduire à un minimum la dégradation du signal tout en assurant une protection efficace des circuits intégrés. Les nouvelles diodes de ROHM se distinguent par leur capacitance aux bornes extrêmement faible, atteignant seulement 0,24pF (bidirectionnelle) et 0,48pF (unidirectionnelle). Cette série réussit également à transcender le dilemme classique entre capacitance et résistance en réduisant la résistance dynamique à une valeur remarquablement faible, soit seulement 0,28Ω. Il en résulte une tension de blocage inférieure d’environ 40% à celle de produits conventionnels, ce qui offre une protection supérieure des circuits intégrés.

Ces fonctionnalités améliorent considérablement la fiabilité d’une vaste gamme d’équipements de communication de données à grande vitesse. Elles concernent aussi bien les infrastructures industrielles, comme les serveurs d’IA et les stations de base 5G/6G, que les appareils électroniques grand public, comme les PC portables et les consoles de jeux. En outre, les RESDxVxBASAFH et RESDxVxUASAFH, intégrées dans le boîtier DFN1006-2W, sont certifiées AEC-Q101. Ces caractéristiques en font des choix optimaux pour les applications automobiles exigeantes, telles que les caméras pour les systèmes avancés d’aide à la conduite (ADAS) et la conduite autonome (AD), ainsi que les unités de contrôle électronique (ECU) qui utilisent la communication SerDes. À l’avenir, ROHM continuera d’élargir sa gamme de diodes de protection contre les décharges électrostatiques et de suppression de tensions transitoires à faible capacitance. De plus, l’entreprise fera progresser les technologies électroniques qui couvrent les serveurs d’IA, les infrastructures de communication et les systèmes de conduite autonome. L’objectif est de contribuer à l’avènement d’une société numérique plus sûre, plus sécurisée et plus confortable.

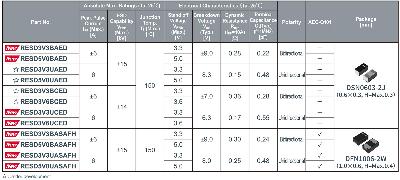

Gamme de produits

Exemples d’applications Idéales pour une utilisation dans des appareils équipés d’une large gamme d’interfaces, notamment USB4, USB 3.x, Thunderbolt 4, HDMI, DisplayPort, PCI Express, LVDS, MIPI D-PHY/C-PHY, ainsi que les interfaces SerDes et Ethernet automobiles (10/100/1000Mb/s).
 Équipements industriels : Serveurs d’IA, centres de données, routeurs, émetteurs-récepteurs optiques, stations de base compatibles 5G et 6G, caméras pour équipements d’automatisation industrielle, et autres.
 Appareils grand public : Ordinateurs, serveurs, clés USB, smartphones, tablettes, consoles de jeux, équipements audiovisuels, antennes de communication, etc.
 Systèmes automobiles : Caméras pour les systèmes avancés d’aide à la conduite (ADAS), la conduite autonome (AD), la vision panoramique et la vision arrière ; les systèmes d’infodivertissement embarqués ; les ECU de contrôle de carrosserie ainsi que les unités principales (audio et affichage).

Informations sur la vente en ligne

Date de lancement des ventes : disponibilité dès maintenant Distributeurs en ligne : DigiKey Les produits seront proposés par d’autres distributeurs en ligne au fur et à mesure de leur disponibilité.

Produits :

Boîtier DSN0603-2J : RESD3V3BAED, RESD5V0BAED, RESD3V3UCED, RESD3V6UCED Boîtier DFN1006-2W : RESD3V3BASAFH, RESD5V0BASAFH, RESD3V3UASAFH, RESD5V0UASAFH
