Rohde & Schwarz a étendu les capacités de son testeur de communication radio de la gamme CMX500 afin de couvrir l’ensemble des technologies de réseaux non terrestres (NTN). Il s’agit d’une solution tout aussi unique que complète qui permet à l’écosystème des communications mobiles de déployer en toute confiance et avec fiabilité des services NTN fiables. Rohde & Schwarz présentera cette version améliorée de son testeur tout-en-un lors de l’édition 2026 du Mobile World Congress qui se tient à Barcelone.

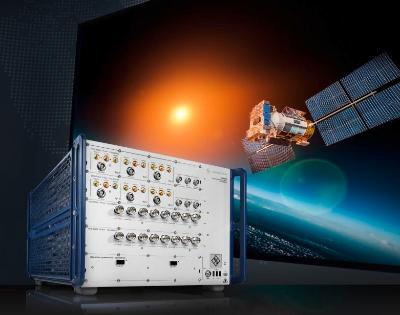

Légende : Le testeur CMX500 propose de nombreuses fonctionnalités de test NR-NTN, tant au niveau du réseau qu’à celui des équipements.

Le testeur de signalisation tout-en-un de la gamme CMX500 de Rohde & Schwarz se positionne comme une plateforme tout aussi polyvalente que complète pour la réalisation de tests NTN. Il prend en charge les technologies NR-NTN, NB-NTN et Direct-to-Cell (D2C, DTC) au sein d’un seul et même instrument. Avec le testeur CMX500, les utilisateurs peuvent désormais tester toutes les technologies NTN au niveau du réseau et des périphériques, sans devoir recourir à plusieurs instruments, accélérant ainsi le processus de développement et garantissant la qualité des nouveaux services NTN qui peuvent ainsi être déployés en toute confiance.

Défis liés aux tests des réseaux non terrestres

Alors que les réseaux non terrestres (NTN) se développent parallèlement à la 5G et se préparent à l’arrivée de la 6G, il reste indispensable de résoudre certaines problématiques techniques majeures en vue d’exploiter pleinement leur potentiel. Contrairement aux réseaux terrestres, les réseaux NTN présentent des contraintes de communication spécifiques en raison de la nature dynamique des satellites. Les mouvements rapides des satellites entraînent des variations fréquentes des caractéristiques du signal, notamment des décalages de fréquence Doppler, un délai de propagation variable et une forte atténuation, nécessitant des capacités d’émulation de canal avancée. La complexité est exacerbée du fait de l’utilisation de plusieurs orbites (LEO, MEO, GEO) et bandes de fréquences, ce qui impose souvent le recours au duplexage par répartition en fréquence (FDD) au lieu du duplexage par répartition temporelle (TDD) qui est couramment utilisé pour les réseaux terrestres.

Fonctionnalités spécifiquement adaptées aux tests NTN

Bien que le testeur CMX500 soit un instrument reconnu dans l’écosystème 5G, Rohde & Schwarz a récemment significativement étoffé ses fonctionnalités afin de répondre aux spécificités des communications par satellite. Le testeur CMX500 prend en charge deux principales configurations de test : l’émulation complète du réseau d’accès satellite (SAN) pour les fabricants d’appareils, simulant complètement l’architecture NTN pour le test de tous les appareils, et l’émulation du réseau central gNB et 5G pour les opérateurs de réseaux satellites, afin de valider la conformité aux normes des technologies cellulaires des composants du réseau satellite.

L’outil Constellation Insight permet au testeur CMX500 de prendre pleinement en charge les scénarios de test NTN. Ce logiciel permet aux ingénieurs de visualiser les constellations de satellites en temps réel, de gérer la mobilité et d’observer les trajectoires, créant ainsi un jumeau numérique du ciel. Il permet l’automatisation du déploiement et des transferts de liaison active (handovers), il intègre de précises données d’éphémérides pour simuler une mobilité réaliste et compenser les effets perturbatoires, et il prend en charge des scénarios de transfert de liaison complexes. Rohde & Schwarz propose également le pack de cas de test Python XLAPI, incluant divers scénarios de test Starlink LTE-DTC. Ces scénarios couvrent, par exemple, les taux de réussite et le temps d’attachement LTE en mode DTC, le transfert de liaison Event A3, la resélection de cellule entre cellules LTE DTC intra- fréquence et la récupération après une panne de liaison radio (RLF) sur les cellules LTE DTC. L’outil de génération de scripts basé sur l’IA, ScriptAssist, assiste les utilisateurs en accélérant la création de scripts pour les tests de protocoles et d’applications R&D spécifiques aux réseaux NTN, ainsi que pour la programmation des instruments.

De plus, le testeur CMX500 constitue une référence du secteur en matière de tests de conformité. Rohde & Schwarz prend en charge les tests de conformité NTN et d’acceptation par l’opérateur, offrant le plus grand nombre de cas de test validés pour la technologie NR-NTN selon le exigences de la Release 17 du 3GPP. Les validations ont été réalisées dans les trois principaux domaines de test : tests de conformité au protocole (PCT), radiofréquence (RF) et gestion des ressources radio (RRM). Le testeur CMX500 est la seule solution de test NTN disponible sur le marché qui permet de différencier l’émulation de propagation des ondes et leur évanouissement. Il traite les effets espace-sol, tels que l’effet Doppler, le délai et la diffusion, séparément des perturbations terrestres, telles que les réflexions et l’effet

Doppler induit par le récepteur. Ceci permet de modéliser et de contrôler indépendamment les effets espace- sol et les perturbations terrestres, pour augmenter la précision et la flexibilité des tests de scénarios NTN.

Goce Talaganov, vice-président de la division Testeurs radio mobiles chez Rohde & Schwarz, a déclaré : « L’intégration des réseaux non terrestres (NTN) à l’écosystème 5G complexifie le processus de validation et de test. Nos équipes de R&D ont travaillé sans relâche pour améliorer notre testeur tout-en-un de la gamme CMX500 afin de relever spécifiquement de tels défis techniques. Nous sommes ravis de présenter cette version améliorée du testeur tout-en-un de la gamme CMX500 au MWC 2026. Ce testeur prend désormais pleinement en charge toutes les technologies NTN sur une une seule et même plateforme intégrée. Nous avons hâte d’échanger avec nos clients pour discuter de la manière dont cette solution peut répondre à leurs besoins en matière de tests NTN. »

https://www.rohde-schwarz.com/cmx-ntn
