Huit ans après son lancement en janvier 2017, le numériseur ADQ7DC de Teledyne SP Devices fait toujours office de référence en matière d’acquisition de données haute performance.

Est-ce toujours le numériseur 14 bits le plus rapide au monde ? C’est fort probable. Sa longévité témoigne de la robustesse de sa conception, de sa fiabilité à long terme et de sa pertinence continue dans les applications exigeantes.

Performance éprouvée et valeur durable

L’ADQ7DC a peut-être été le premier numériseur 14 bits au monde à atteindre un taux d’échantillonnage de 10 GSPS (giga-échantillons par seconde). Son frontal couplé en courant continu est optimisé pour les données pulsées et les applications RF à fréquence intermédiaire nulle, ce qui le rend idéal pour les instruments scientifiques, la physique des particules, les radars, les LiDAR et la spectrométrie de masse. Avec une bande passante analogique de 3 GHz, une mémoire embarquée de 4 Go et un streaming GPU peer-to-peer à 7 Go/s, il prend en charge la capture de données approfondies et le traitement en temps réel sans compromis.

Intégration flexible avec plusieurs types d’interface

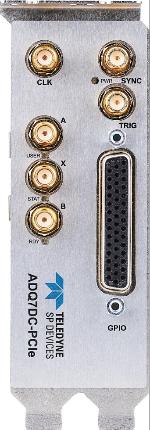

Disponible aux formats PCIe, PXIe, USB 3.0, MTCA.4 et 10 GbE, l’ADQ7DC s’adapte à une large gamme d’architectures système. Son FPGA ouvert assure un traitement du signal spécifique à l’application en temps réel, ce qui permet aux développeurs d’implémenter des algorithmes personnalisés directement sur le numériseur. Cette flexibilité prend en charge la conception de systèmes compacts et performants dans les environnements de laboratoire, sur le terrain et OEM.

Choix de micrologiciels pour applications spécialisées

L’ADQ7DC prend en charge plusieurs packages de micrologiciels adaptés à différents cas d’utilisation :
 FWPD (détection d’impulsions) : micrologiciel assurant une détection et une analyse avancées des impulsions en temps réel directement sur le FPGA intégré. Il réduit considérablement le volume de données en extrayant et en transférant les attributs d’impulsions plutôt que les données brutes, avec des longueurs d’enregistrement dynamiques et des niveaux de déclenchement configurables individuellement pour chaque canal d’entrée ;
 FWATD (domaine temporel avancé) : équipe l’ADQ7DC d’outils avancés pour les mesures dans le domaine temporel, offrant plusieurs niveaux de suppression du bruit afin d’obtenir une plage dynamique extrême et de détecter les signaux faibles. Il comporte également une correction de la ligne de base en fonction de la température et des paramètres flexibles définis par l’utilisateur pour le traitement numérique des signaux en temps réel, effectué directement dans le FPGA intégré ;
 FWDAQ : micrologiciel préinstallé par défaut qui active des fonctionnalités avancées d’acquisition de données, notamment le calcul de moyennes en temps réel et l’accumulation de formes d’onde, pour une précision et une efficacité de mesure accrues ;
 DEVDAQ : donne accès au FPGA AMD intégré, permettant aux utilisateurs de mettre en œuvre un traitement des signaux et une réduction des données en temps réel personnalisés directement sur le matériel. Les utilisateurs peuvent ainsi créer des algorithmes spécifiques à leur application et optimiser le traitement des données en fonction de leurs besoins.

Intégration OEM et personnalisation

Teledyne SP Devices propose une production certifiée ISO, une assistance mondiale et des services d’ingénierie sur mesure pour les clients OEM. L’ADQ7DC est conçu pour s’intégrer en toute transparence dans les systèmes commerciaux, avec des options de personnalisation du matériel et du micrologiciel afin de répondre aux besoins spécifiques des applications.

Conclusion

Huit ans plus tard, l’ADQ7DC offre toujours une vitesse, une précision et une adaptabilité inégalées. Qu’il s’agisse d’instruments scientifiques, de systèmes radar ou d’équipements de test automatisés, il reste une solution fiable pour les applications exigeantes. Sa combinaison de haute résolution, d’échantillonnage rapide et d’intégration flexible garantit sa pertinence pour les années à venir.
