Dans les environnements de production CMS high-mix, la fiabilité du placement des composants est un paramètre critique. Elle conditionne à la fois la qualité des cartes assemblées, la stabilité des cadences et le rendement global des lignes. Depuis de nombreuses années, les machines de placement Europlacer s’appuient sur un centrage vision particulièrement abouti, enrichi par plusieurs niveaux de contrôles complémentaires, garantissant un très haut niveau de fiabilité. Avec IA Vision Assist, Europlacer ne remet pas en cause ces fondations technologiques éprouvées. L’intelligence artificielle vient au contraire compléter et renforcer un écosystème déjà mature, avec un objectif précis : parfaire la fiabilité du placement et éliminer les PPM résiduels qui, dans un contexte de production industrielle, peuvent avoir un impact significatif.

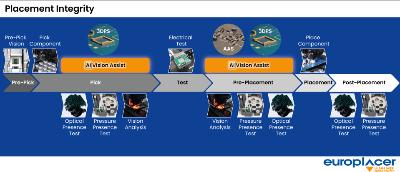

Une chaîne de contrôles multicouches déjà éprouvée Les machines Europlacer intègrent nativement plusieurs dispositifs de sécurisation du processus de prise et de placement des composants CMS :
 Un centrage vision haute précision, robuste et éprouvé sur une très large variété de composants
 Un contrôle de présence du composant en bout de buse par mesure de vide, garantissant la prise effective
 Un contrôle de présence par capteur infrarouge, ajoutant une redondance de sécurité
 Un contrôle du composant avant prise, développé par Europlacer pour détecter les anomalies en amont du cycle
 Un contrôle de cohérence d’altitude de prise et de pose, pour valider l’encombrement du composant et la pression à appliquer à la pose Ces contrôles successifs assurent déjà un niveau de fiabilité très élevé. IA Vision Assist s’inscrit dans cette continuité en apportant une capacité d’analyse supplémentaire, spécifiquement dédiée aux situations les plus complexes ou les plus marginales. IA Vision Assist : un renfort intelligent au centrage et au placement

Basée sur un réseau de neurones convolutifs (CNN) pré-entraîné, IA Vision Assist analyse en temps réel les images des composants afin de :
 Valider la présence effective du composant sur la buse ;
 Confirmer son positionnement et son orientation avant le placement ;
 Détecter des configurations atypiques difficilement modélisables par des règles déterministes classiques. L’IA ne se substitue pas aux systèmes existants : elle agit comme une couche de fiabilisation avancée, capable de traiter les cas limites sans générer de faux défauts ni impacter les temps de cycle. Un apport déterminant pour les composants CMS ultra-miniaturisés L’intérêt de IA Vision Assist devient particulièrement marqué lorsque la taille des composants atteint des limites physiques extrêmes. Sur des composants CMS tels que les 0201, 01005 ou 03015, les tolérances mécaniques, optiques et de contraste se réduisent considérablement.

À ces échelles, et malgré leur grande efficacité, les contrôles classiques peuvent dans de rares cas être mis en défaut par des phénomènes physiques complexes : réflexions, adhérences, micro-désalignements ou ambiguïtés visuelles. Ces situations restent marginales, mais elles peuvent générer des défauts critiques en production de série. Grâce à son apprentissage sur des milliers de cas réels, IA Vision Assist apporte une analyse contextuelle capable d’identifier ces configurations ambiguës. Elle agit alors comme un filet de sécurité intelligent, garantissant l’intégrité du placement, valeur centrale de la philosophie Europlacer, même sur les composants les plus miniaturisés. Qualité, continuité de production et rendement global L’intégration de IA Vision Assist se traduit concrètement par :
 Une réduction ciblée des PPM résiduels, essentielle pour les productions à fort volume ou à forte valeur ajoutée
 Une diminution des micro-défauts difficiles à anticiper par des règles fixes
 Une amélioration du rendement global de la ligne, grâce à la réduction des reprises, rebuts et arrêts non planifiés La solution est conçue pour fonctionner de manière transparente, sans programmation complexe ni réglages lourds, et s’intègre naturellement aux processus existants.

Une solution pensée pour l’industrie réelle

Compatible avec les machines de placement Europlacer des gammes iineo et atom, IA Vision Assist s’intègre sans perturbation des lignes CMS en place en adoptant les logiciels de dernière génération. L’évolution continue des modèles et des bases de données permet d’accompagner durablement les nouvelles générations de composants et les exigences croissantes de l’industrie électronique. Conclusion : une IA pragmatique au service de l’excellence industrielle Avec IA Vision Assist, Europlacer adopte une approche résolument pragmatique de l’intelligence artificielle. Loin d’un effet de mode, l’IA est utilisée là où elle apporte une valeur mesurable, en complément de technologies éprouvées. Dans un contexte où quelques PPM peuvent faire la différence, IA Vision Assist illustre comment l’intelligence artificielle, intégrée avec discernement, devient un levier concret d’excellence industrielle pour les lignes CMS les plus exigeantes.

https://www.europlacer.com
